LS-XG5000에서 기본회로를 그려보고 동작을 시뮬레이션으로 확인해봅시다.

---

(1) 직/병렬 회로

(2) 자기유지회로

---



(1) 직/병렬 회로

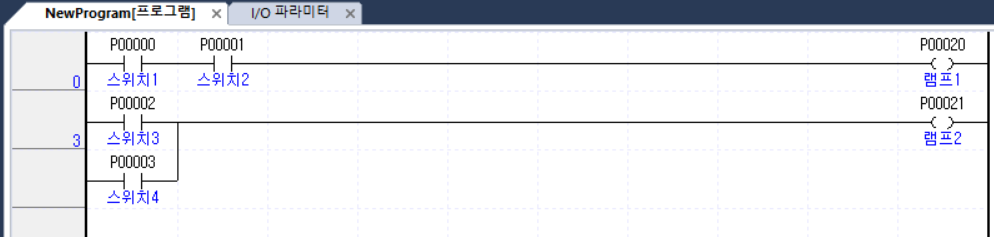

LS - XG5000 직렬회로와 병렬회로 그리기

윗줄은 직렬회로이고

아랫줄은 병렬회로입니다.



직렬회로는 입력디바이스 번호인 p00000과 p00001 를 스위치 1,2로 표현하고

출력디바이스 번호인 p00020을 램프1로 표현했습니다,



병렬회로는 입력디바이스 번호인 p00002와 p00003를 스위치 3,4 로 표현하고

출력디바이스 번호인 p00021을 램프2로 표현했습니다.









LS - XG5000 직렬회로와 병렬회로 시뮬레이션 시작



PLC시뮬레이션을 진행하기 위해 도구 - 시뮬레이션 시작 을 누습니다

직렬회로에서 스위치1,2가 모두 눌려있지 않기 때문에 램프1이 들어오지 않습니다.







LS - XG5000 직렬회로 시뮬레이션 스위치1 입력 ON 시키기

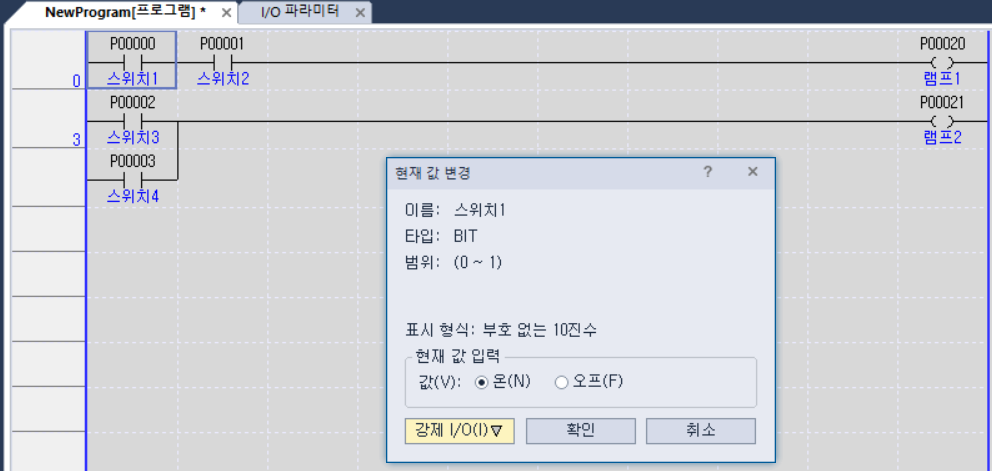

스위치1을 ON 시키기 위해서 P00000, 스위치1이 적혀져 있는 a접점을 마우스 왼쪽으로 더블클릭합니다.

그러면 ON/OFF 시킬 수 있는 화면이 나옵니다.

ON을 선택하고 확인을 누릅니다.







LS - XG5000 직렬회로 시뮬레이션 스위치1 입력 ON

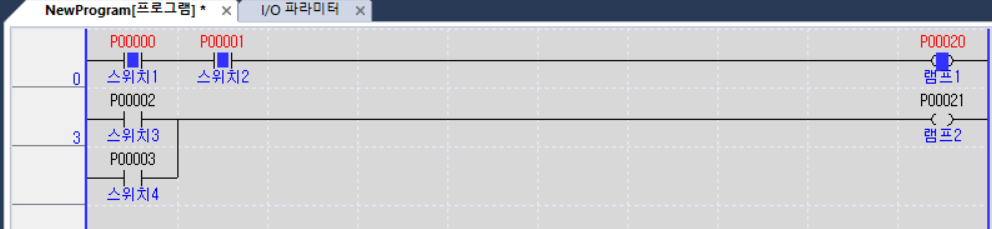

직렬회로에서 스위치1에 불이 들어와도 스위치2가 OFF상태이므로 램프1에 불이 들어오지 않습니다.

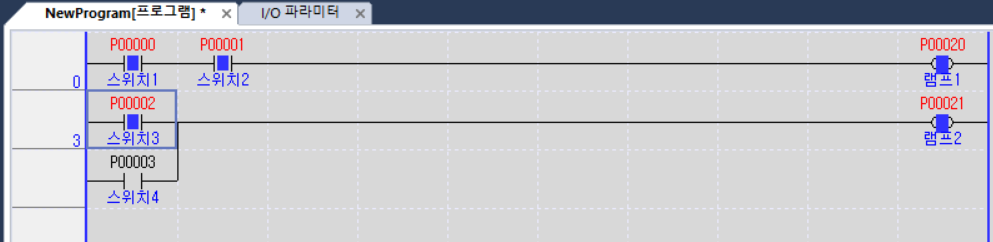

LS - XG5000 직렬회로 시뮬레이션 스위치1,2 입력 ON  - 출력 램프1 ON



직렬회로에서 스위치 1과 2를 모두 ON 시키면 회로에 전기가 흐러서 램프1에 파란불이 들어온걸 볼 수 있습니다.









LS - XG5000 병렬회로 시뮬레이션 스위치3 입력 ON  - 출력 램프2 ON

병렬회로는 스위치 3만 켜도 램프2로 전기가 연결되서 불이 들어옵니다.









LS - XG5000 병렬회로 시뮬레이션 스위치4 입력 ON  - 출력 램프2 ON

병렬회로의 스위치 4만 ON 시켜도 마찬가지로 램프2에 불이 들어옵니다.

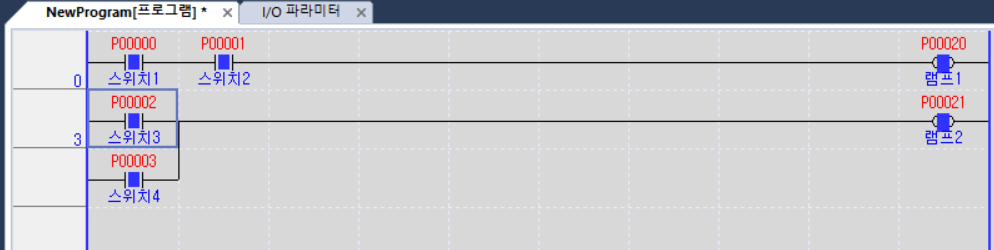

LS - XG5000 병렬회로 시뮬레이션 스위치3 ,4 입력 ON  - 출력 램프2 ON



스위치3,4를 모두 ON 시켜도 전기가 흘러서 램프2에 불이 들어옵니다.



















---





(2) 자기유지회로

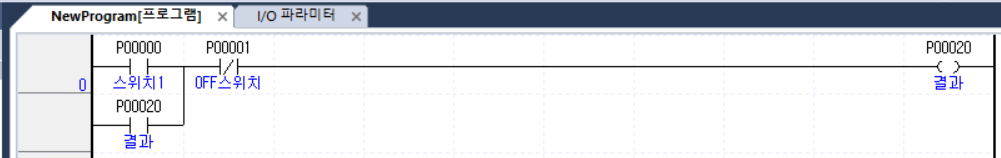

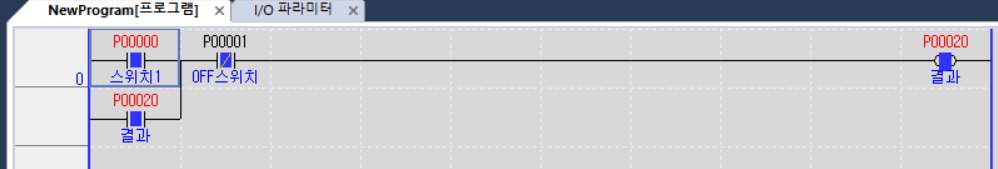

LS - XG5000 직렬회로와 자기유지회로 그리기

입력 디바이스 번호 p00000 a접점을 스위치1로 설정했습니다. (스위치1은 푸시버튼으로 가정합니다.)

병렬로 출력 디바이스 번호  p00020 a접점 I I 을 병렬로 연결하고

이어서 입력디바이스번호  p00001 b접점을 off 스위치로 두었습니다.

그리고 결과 값으로 p00020 ( ) 을 직렬로 연결했습니다.









LS - XG5000 직렬회로와 자기유지회로 시뮬레이션 시작

시뮬레이션을 시작하면

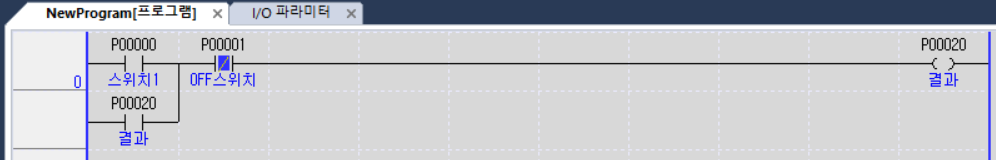

off스위치가 b접점이기에 파란색으로 연결되어 있는걸 확인할 수 있습니다,









LS - XG5000 직렬회로와 자기유지회로 시뮬레이션 입력 스위치1 ON

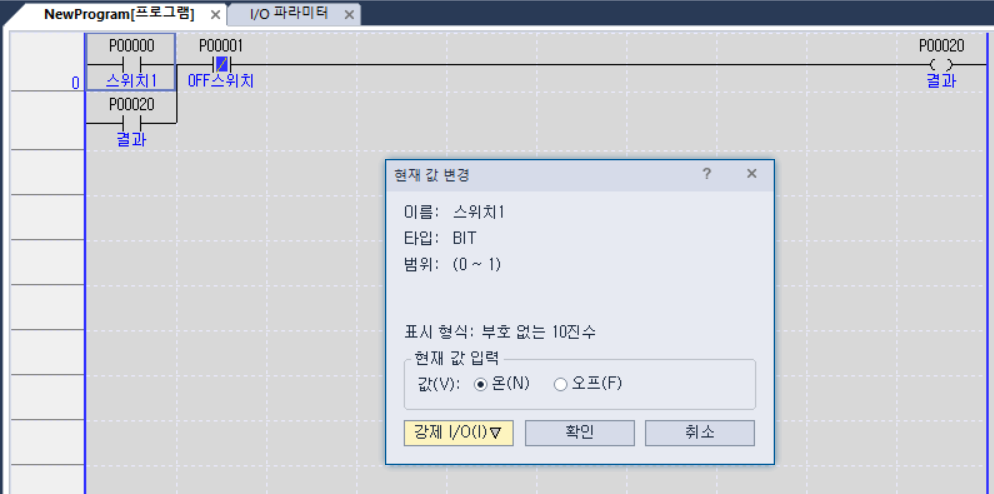

스위치1을 더블클릭하면 ON/OFF 시킬 수 있는 창이 나옵니다.

온을 선택하고 확인버튼을 누릅니다.









LS - XG5000 직렬회로와 자기유지회로 시뮬레이션 입력 스위치1 ON, 결과값 ON

스위치1이 ON이 되면서 파란불이 들어옵니다.

스위치1과 OFF스위치가 파란불로 연결상태이므로 결과값이 P0002 ( ) 에 전기가 통해서 파란불이 들어옵니다.

P00020 ( ) 결과값이 ON이 되면서

P00020 ( ) 과 접점을 공유하고 있는 P00020 I I 에도 불이 들어옵니다.









LS - XG5000 직렬회로와 자기유지회로 시뮬레이션 입력 스위치1 OFF



스위치1을 푸시버튼으로 가정했기에 현재 파란불이 들어와 있는 상태는 손으로 꾹 누르고 있는 상태입니다.

푸시버튼에서 손을 떼는 상태를 표현하기 위해서

스위치1을 더블클릭해서 OFF 상태에 확인을 누릅니다.









LS - XG5000 직렬회로와 자기유지회로 시뮬레이션 입력 스위치1 OFF, 자기유지로 결과 ON



스위치1이 OFF가 되면서 파란불이 꺼졌지만

병렬로 연결되어 있는 P00020 I I  를 통해서 전기가 연결되어 있으므로

P00020 ( ) 결과값에 계속 파란불이 들어와 있는 걸 볼 수 있습니다.

스위치1이 눌러져 있지 않아도 전기가 계속 통하는 자기유지가 된 걸 볼 수 있습니다.









LS - XG5000 직렬회로와 자기유지회로 시뮬레이션 OFF 스위치 ON



자기유지를 끊어주기 위해서 직렬로 연결되어 있는 OFF스위치 b접점을 on 해줍니다.









LS - XG5000 직렬회로와 자기유지회로 시뮬레이션 OFF 스위치 ON - 자기유지해제



b접점이 끊어지면 p00020 ( ) 결과로 가는 길이 끊어지면서 자기유지가 해제되는 걸 볼 수 있습니다.

자기유지가 해제되면서 p00020 () 결과값의 불이 꺼집니다.
