1. XG5000 시작해보기. 프로그래밍, 통신환경 본문
1. XG5000 시작해보기. 프로그래밍, 통신환경
(1) 프로젝트 만들기
(2) 코딩해보기
(3) 통신환경
(1) 프로젝트만들기

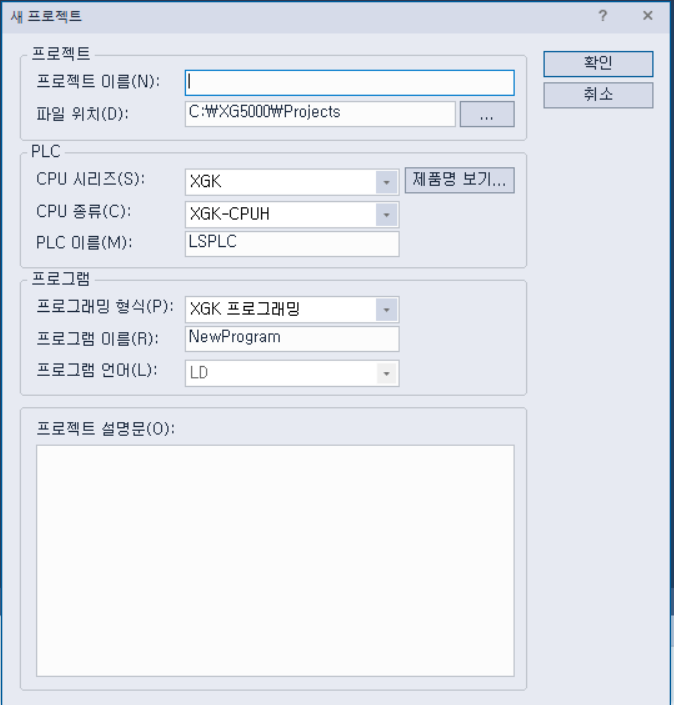

XG5000 프로그램을 실행해서 왼쪽 상단을 보면 프로젝트가 있습니다. 프로젝트에서 새프로젝트 탭을누르면 위와 같은 모습이 나옵니다.

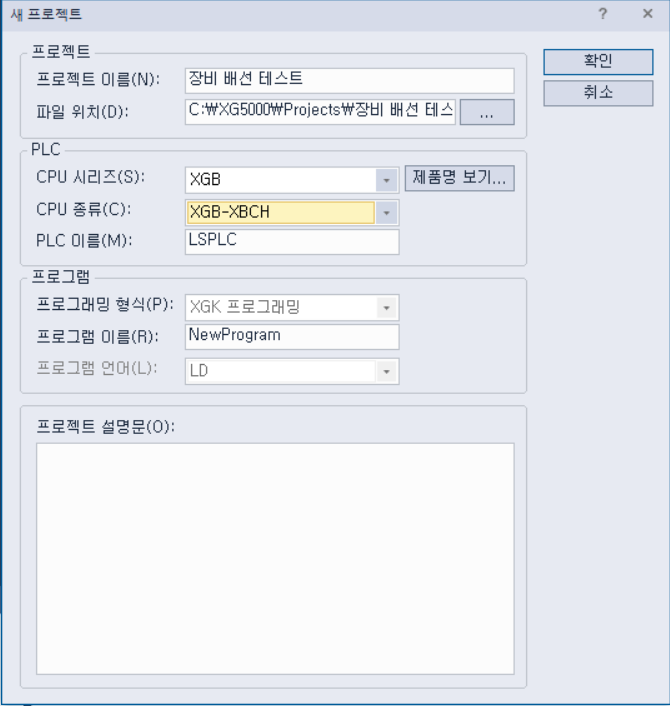

원하는 프로젝트 이름을 설정합니다.
원하는 위치로 파일 저장 위치를 설정하고
자신이 사용하는 PLC 장비에 따라 CPU 시리즈와 CPU종류를 설정합니다.
(2) 코딩해보기

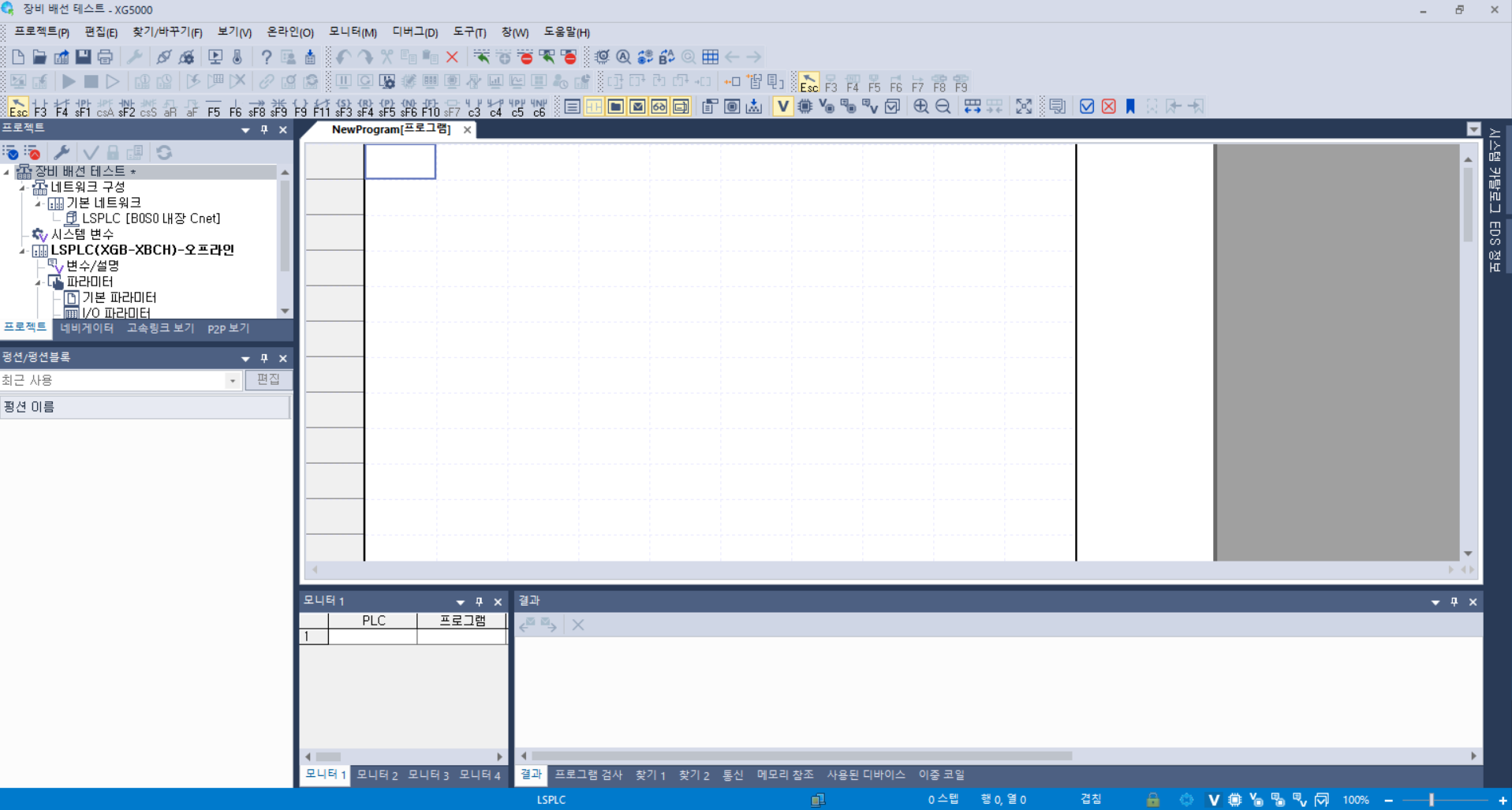

그러면 프로그래밍을 할 수 있는 화면이 나옵니다.
안나오면 왼쪽 프로젝트 창에 NEW PROGRAM을 더블클릭하면 위의 화면이 나옵니다.

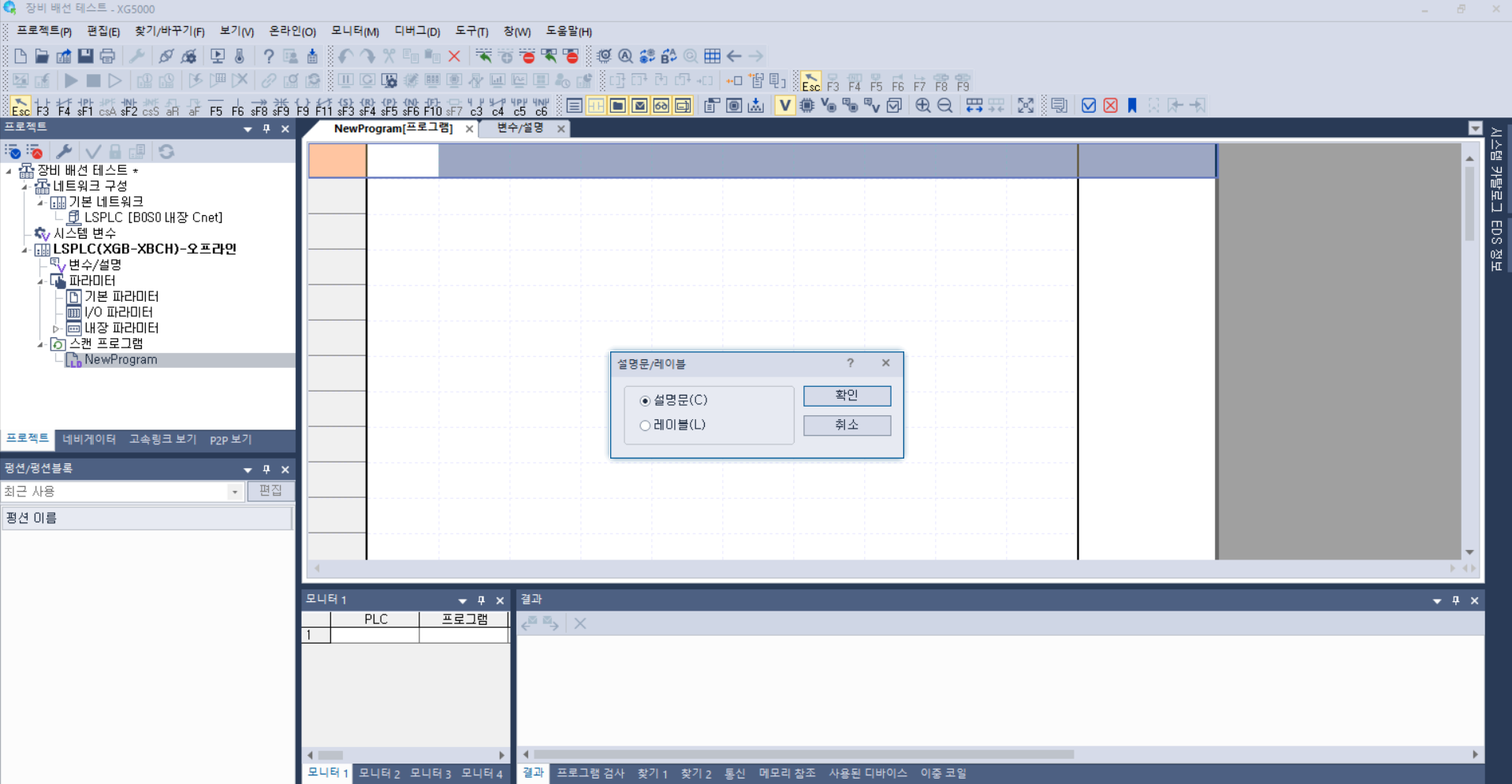

화면에서 마우스 오른쪽 버튼을 누르면 설명문/레이블 입력 이 있습니다. 선택을 하면 설명문을 달 수 있습니다.
설명문을 원하는대로 입력합니다.

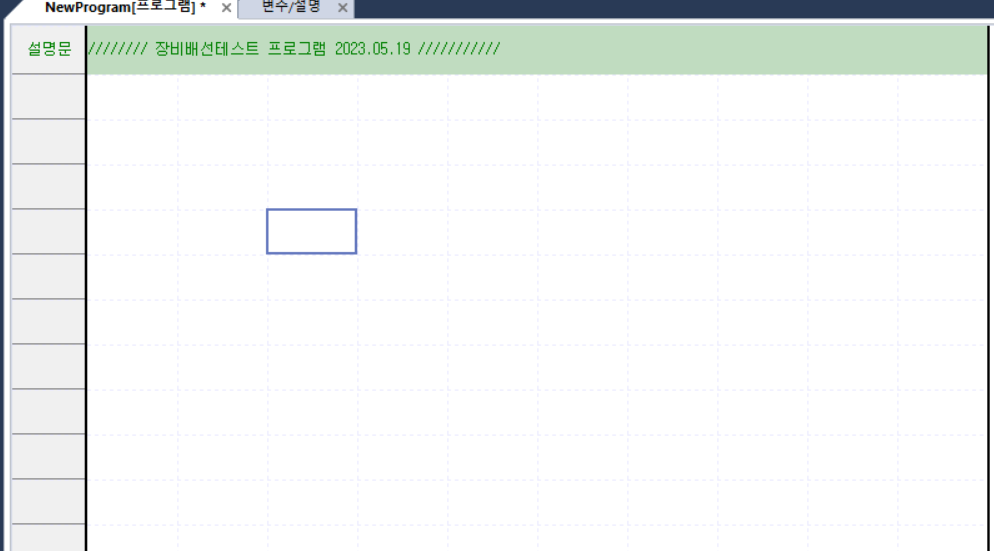

설명문은 위와 같이 녹색으로 표시됩니다. 원하면 색깔을 바꿀 수 있습니다.

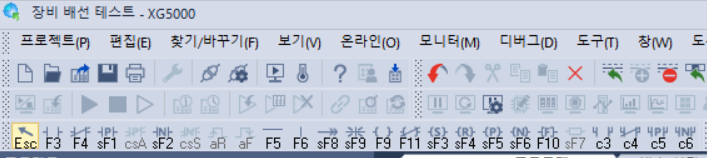

A접점을 입력하기 위해서는 F3을 누르거나 위의 목록 중 F3써있는 그림을 누르면 됩니다.
그러면 위와같은 화면이 나오는데 변수/디바이스 명을 입력해주고 확인을 누르면 됩니다.
저는 입력이라 P0를 썼습니다.

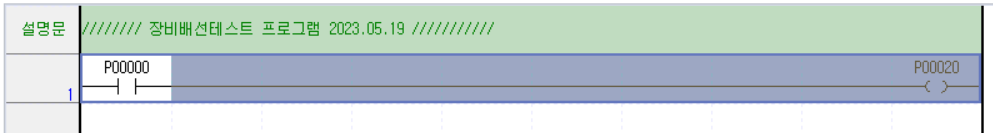

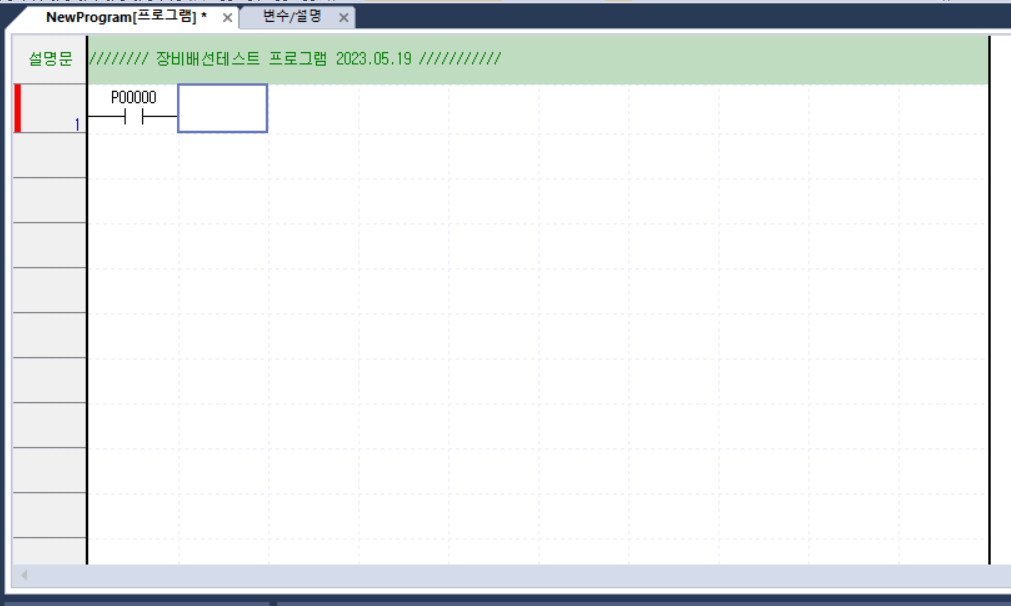

확인을 누르면 디바이스명과 A접점이 그려진걸 볼 수 있습니다.
이번에는 출력을 넣어보겠습니다.
F9를 누르거나 위에서 F9써있는 그림을 누르면 됩니다.

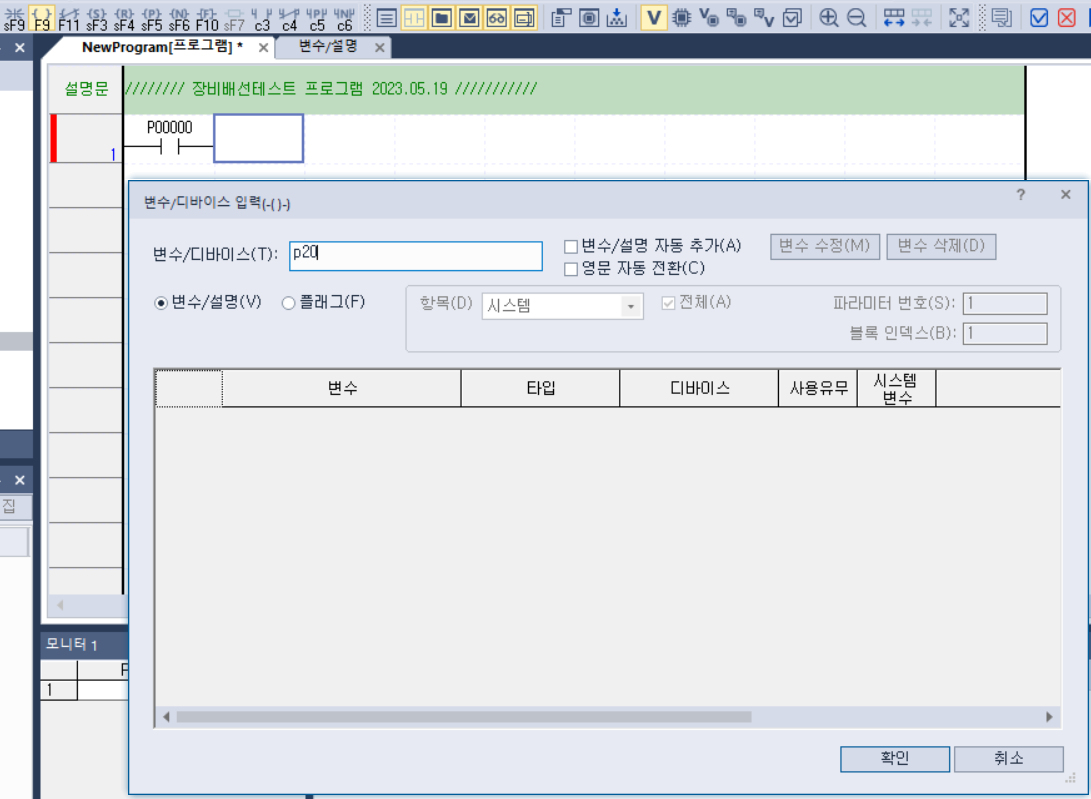

출력이라 P20을 입력하겠습니다.

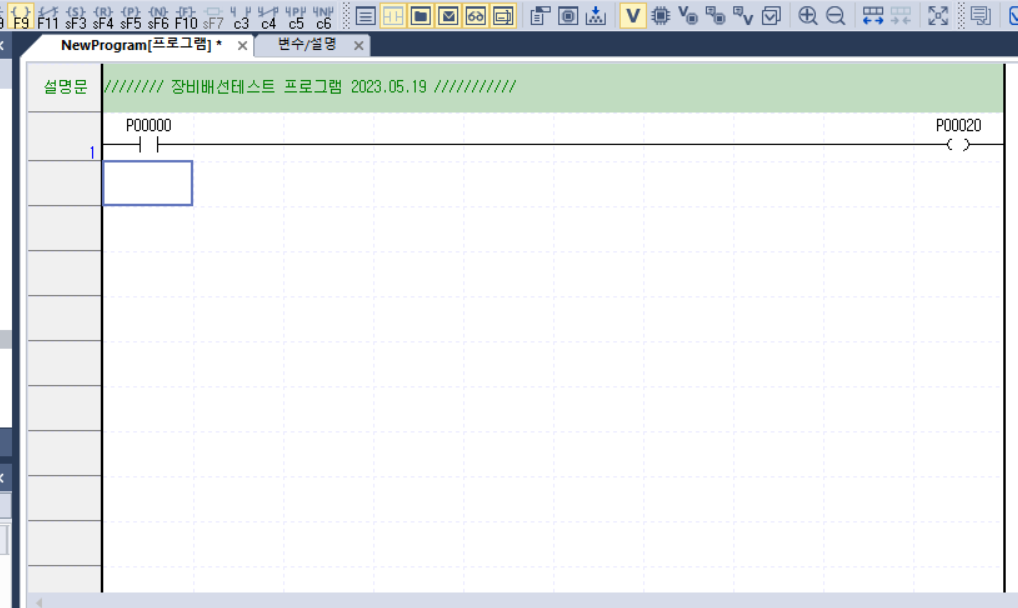

위와 같은 배선을 똑같이 하고 싶으면
그림을 마우스로 누르고 드래그 합니다.
그리고 컨트롤+C를 누르면 복사가 됩니다.
아래칸을 누르고 컨트롤+V를 하면 붙여넣기 할 수 있습니다.
디바이스 이름은 더블클릭해서 바꿔줄 수 있습니다.
XG5000은 END를 안넣어줘도 상관은 없지만 넣어주자면

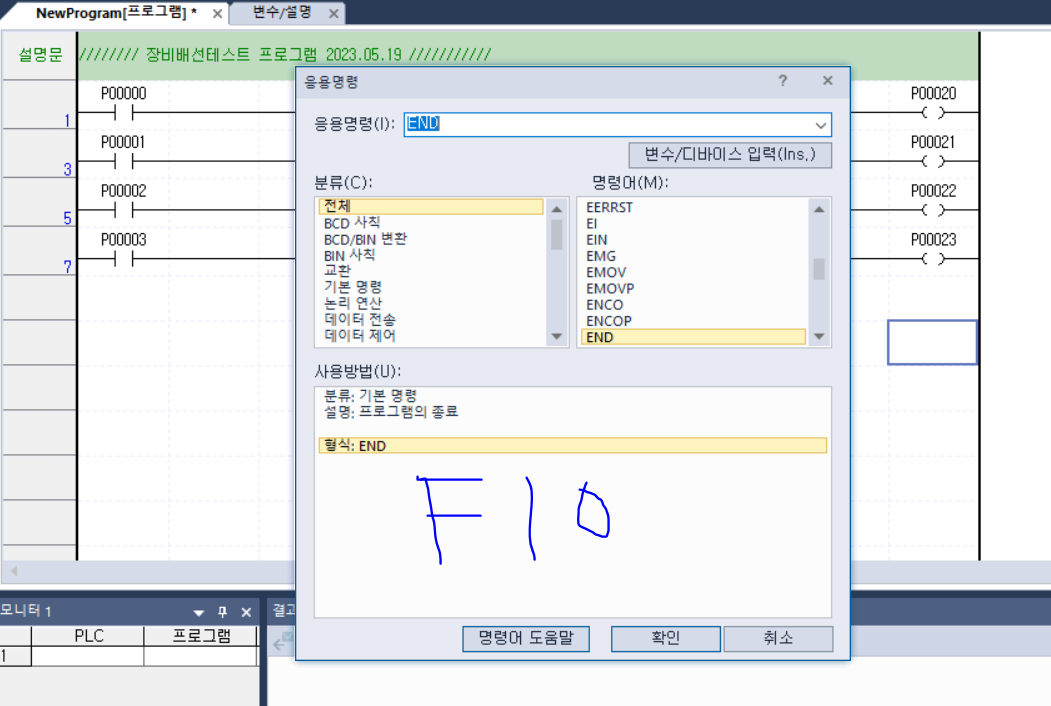

프로그래밍을 다 한후에 맨아래를 누르고 F10을 누르면 END를 넣을 수 있습니다.

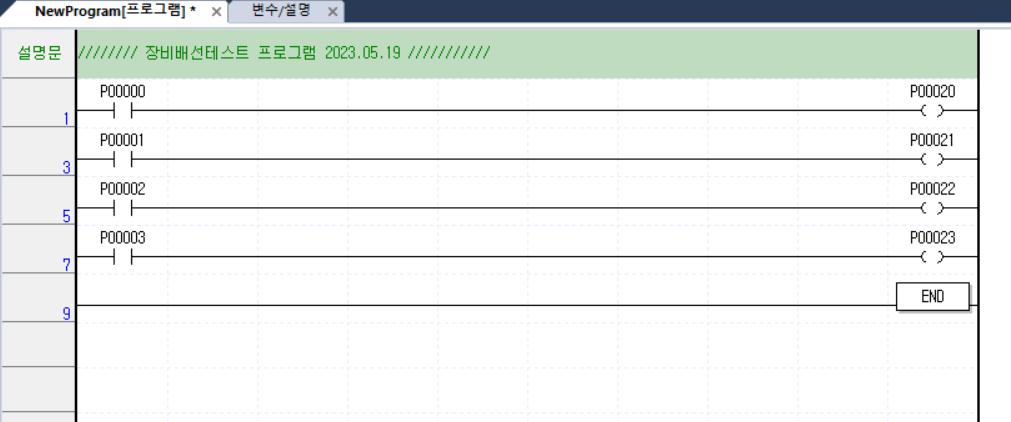

END까지 넣고 프로그래밍을 마무리한 모습입니다.

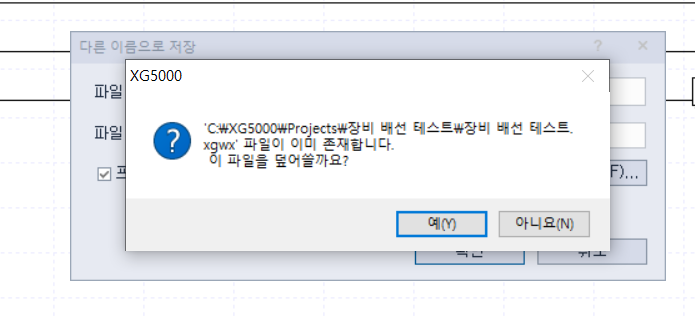

저장은 왼쪽상단 프로젝트를 누르면 있습니다. 원하는 이름을 넣으시면 됩니다.
저장하시면 됩니다.
(3) 통신환경
프로그래밍한것을 PLC에 넣어주기 위해서는 통신환경이 구축되어 있어야 합니다.

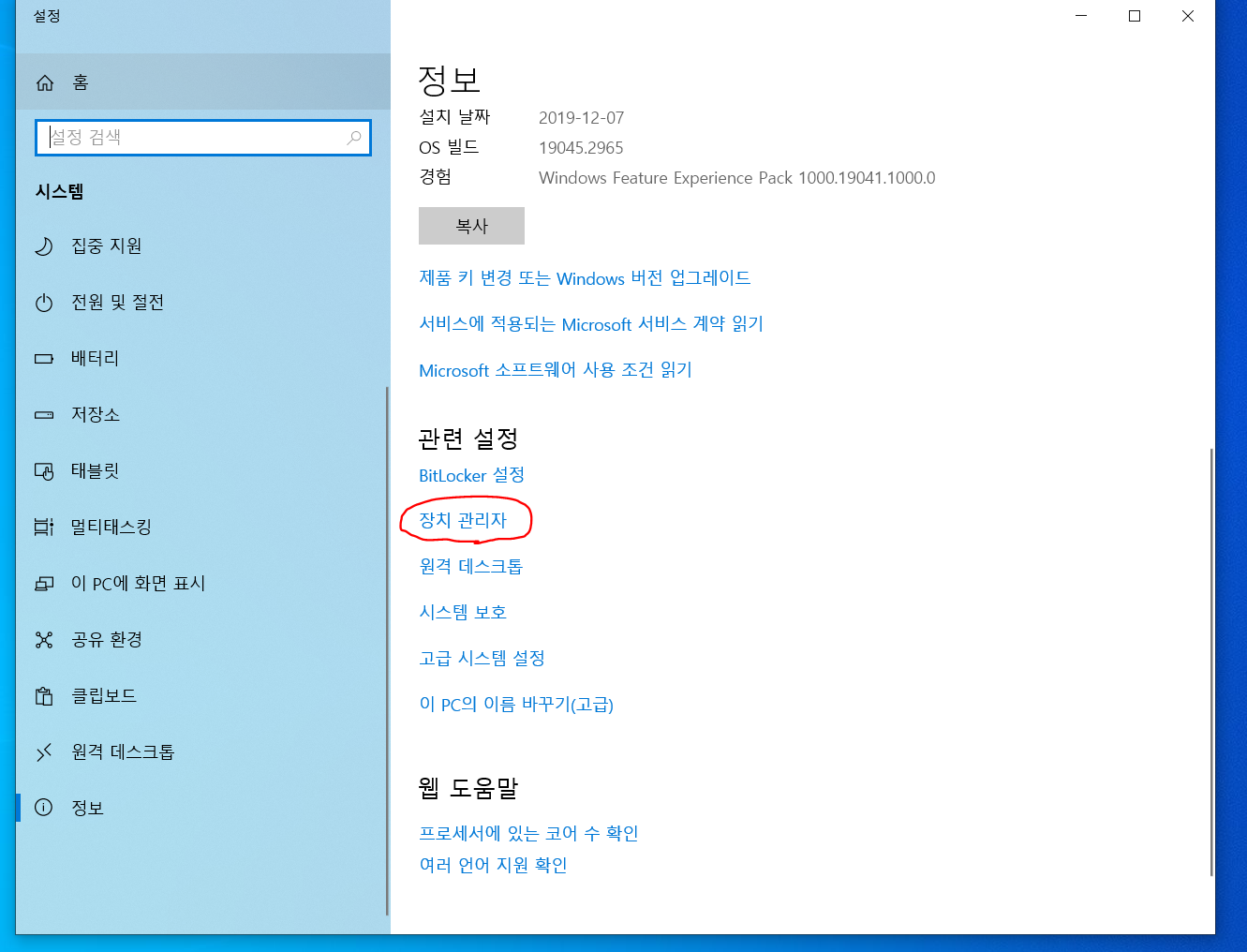

컴퓨터의 장치관리자에 들어가면 통신환경 구축이 되어있는지 확인할 수 있습니다.

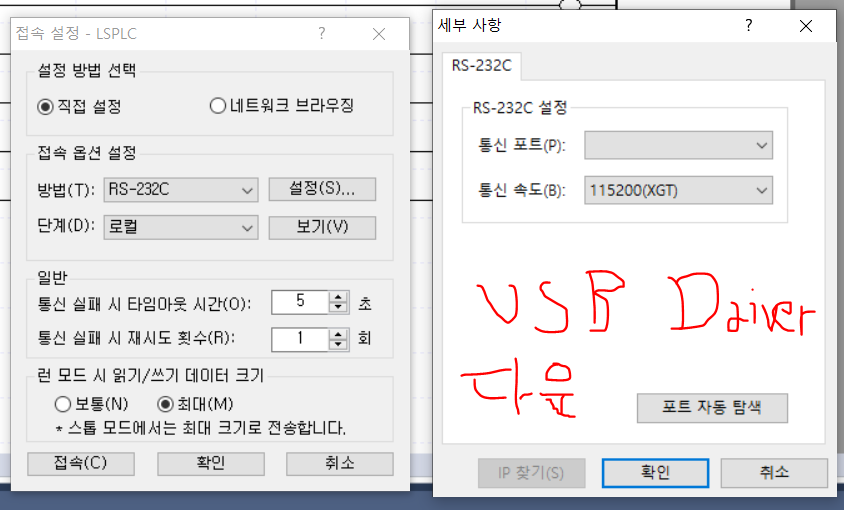

XG5000에 상단 메뉴중에 온라인탭을 누르면 접속설정이 있습니다. 그걸 눌러주면
위와 같은 접속설정 화면이 나옵니다. 접속옵션설정에 RS-232C혹은 USB 등등의 통신을 할 수 있습니다.
통신이 잘 되지 않는다면 관련 드라이버를 찾아서 설치해주시면 통신이 가능합니다.
