3. XG5000 PLC 시뮬레이션(IO 파라미터)

3. XG5000 PLC 시뮬레이션(IO 파라미터)





앞에서 LS -  XG5000에서 코딩한 걸 PLC에 직접 연결하지 않고 시뮬레이션 하는 방법을 확인해 보았습니다.

2. XG5000 변수이름추가, 시뮬레이션 (tistory.com)

2. XG5000 변수이름추가, 시뮬레이션

그런데 앞에서 말한 방법 말고도 시뮬레이션 방법이 한가지 더 있습니다.

바로 I/O 파라미터를 이용하는 것 입니다.







---





XG5000 프로젝트창 I/O파라미터

새프로젝트를 시작하면

왼쪽 프로젝트 창에 위와 같은 I/O파라미터 라는 탭이 있습니다.

이걸 더블클릭해서 들어가보면

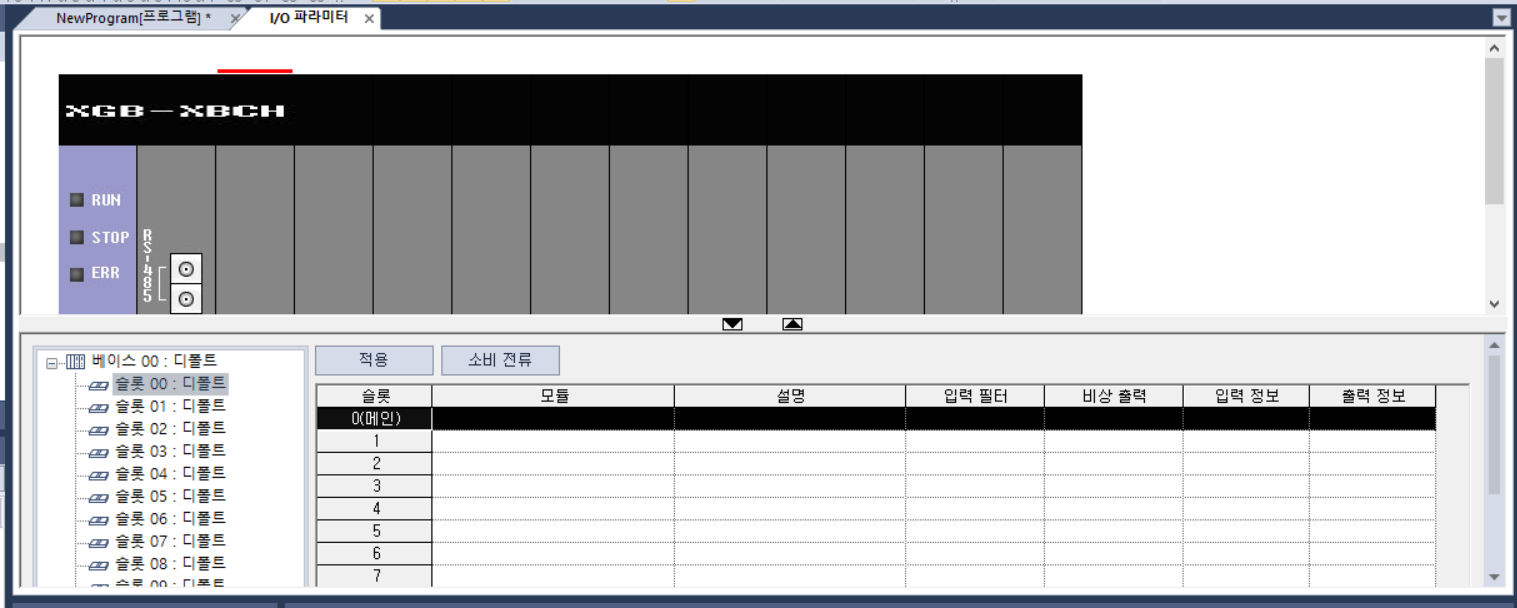

XG5000 I/O파라미터 창

위와 같은 I/0 파라미터 창이 나옵니다.

여기에서 슬롯/모듈 있는 카의 0번 슬롯을 선택합니다.













XG5000 I/O파라미터 모듈

모듈쪽을 클릭하게 되면 아래방향의 화살표가 나옵니다, 이걸 누릅니다.

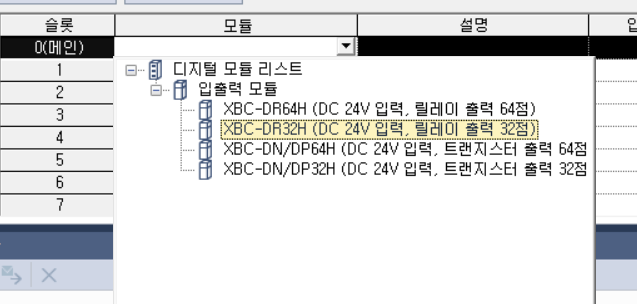

XG5000 I/O파라미터 모듈 XBC-DR32H 32

그러면 디지털 모듈리스트에 입출력 모듈을 보면 원하는 PLC 기기를 선택할 수 있습니다.

원하는 기종의 PLC 기기를 선택하시면 됩니다.

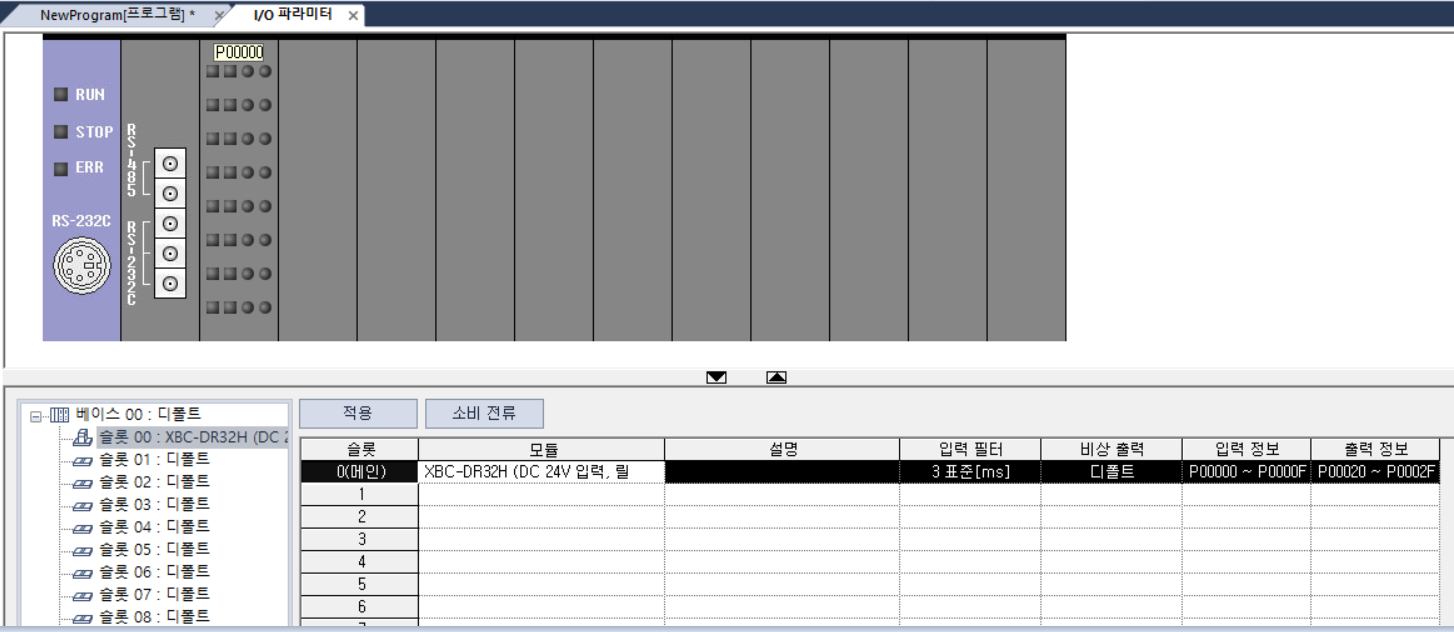

XG5000 I/O파라미터 모듈 XBC-DR32H 그림



모듈에서 PLC 기종을 선택하면 위와 같이 그림이 표시 됩니다.

저는 릴레이 출력 32점을 선택해서 네모난 입력 16개와 동그란 출력 16개로 이루어진 그림이 나왔습니다.

여기에 마우스를 가져다 대면 디바이스번호를 볼 수 있습니다.

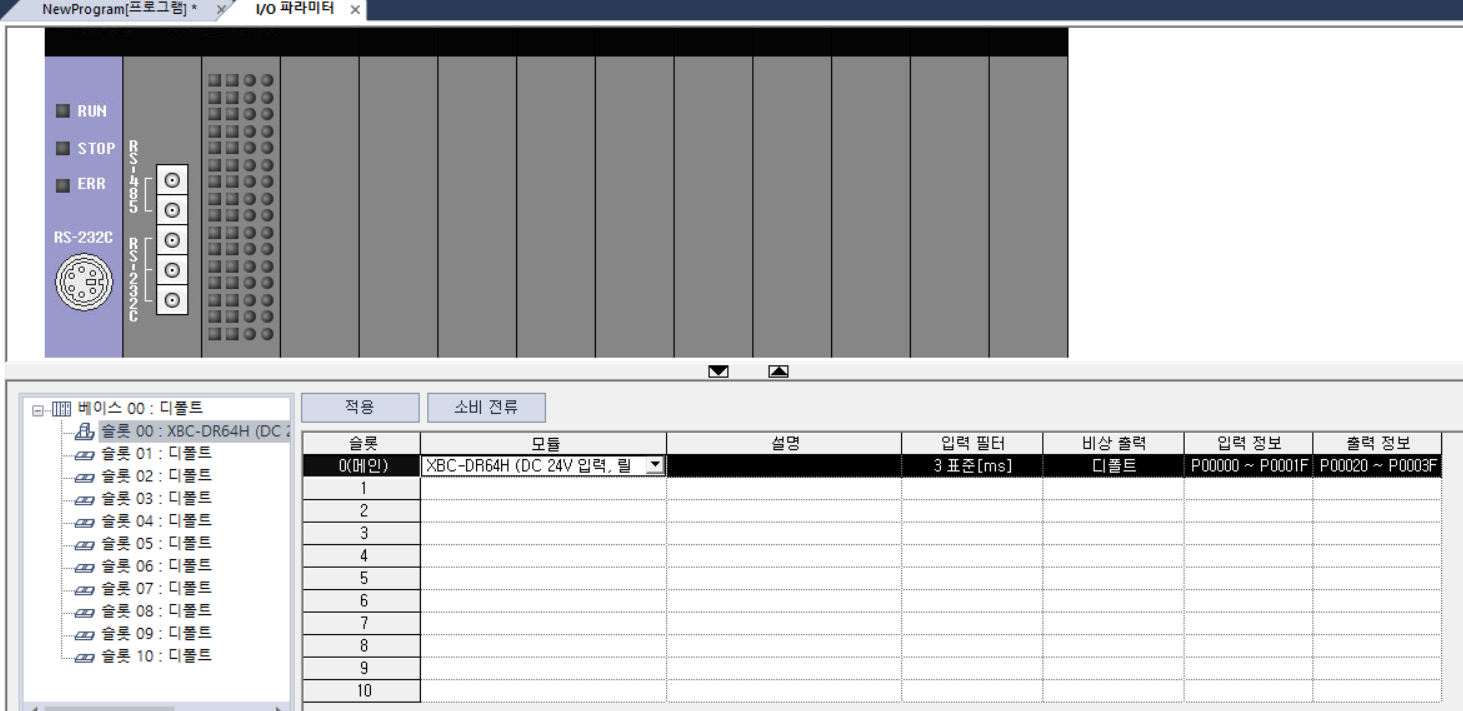

XG5000 I/O파라미터 모듈 XBC-DR64H 그림



릴레이 출력 64점을 선택하면 더 많은 입력과 출력 기능을 사용할 수 있는 걸 확인할 수 있습니다.

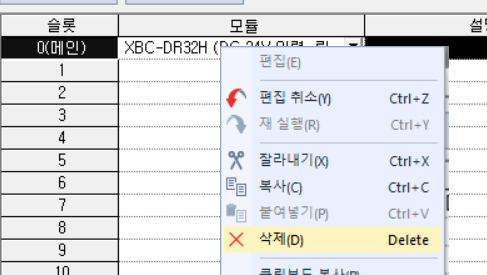

XG5000 I/O파라미터 모듈 삭제하기

I/O파라미터 시뮬레이션 기능을 사용하고 싶지 않다면 모듈에 선택했던 기기를 마우스 오른쪽 클릭해서 삭제하시면 됩니다.









XG5000 시뮬레이션 시작

I/O파라미터에서 원하는 기종의 모듈을 선택했다면 도구 - 시뮬레이션 시작을 눌러주시면 I/O파라미터 기능을 이용한 시뮬레이션을 할 수 있습니다.  여기에서 쓰기를 눌러서 코딩한것을 넣어줍니다.

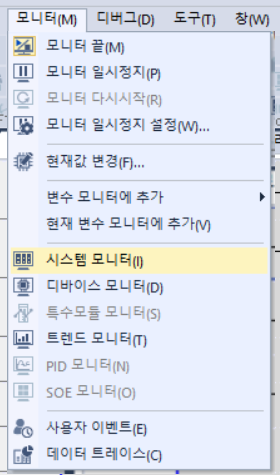

XG5000 I/O파라미터 시스템모니터

시뮬레이션 시작을 누르고 쓰기를 완료했다면 모니터- 시스템 모니터를 누르면 I/O파라미터를 이용한 시뮬레이션을 진행할 수 있습니다.

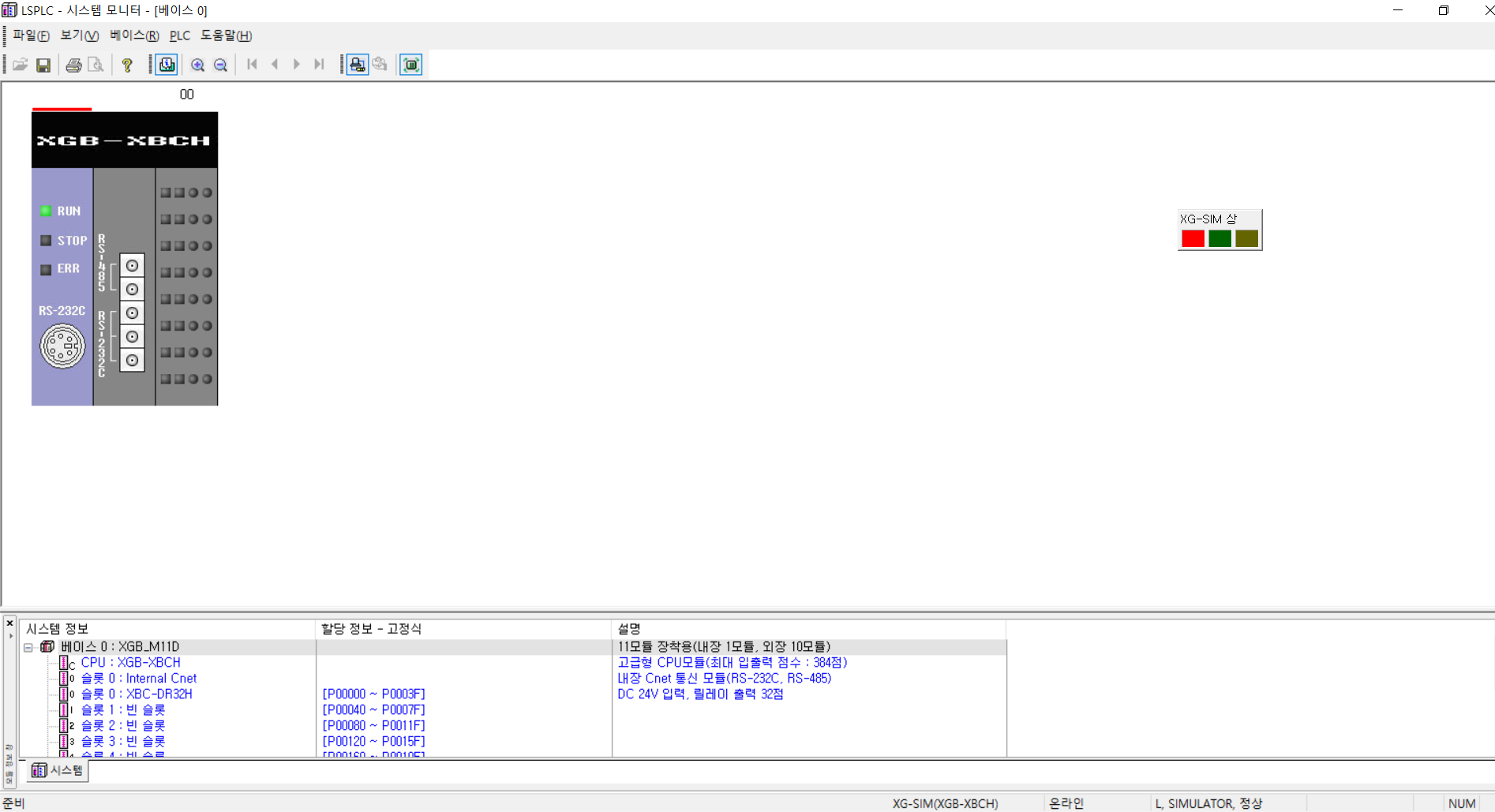

XG5000 I/O파라미터 시스템모니터창



시스템 모니터를 누르면 위와같은 화면이 나옵니다.

나온 화면을 코딩한 부분을 가리지 않게 적당한 크기로 창크기를 조절해줍니다.











XG5000 I/O파라미터 시스템모니터 테스트

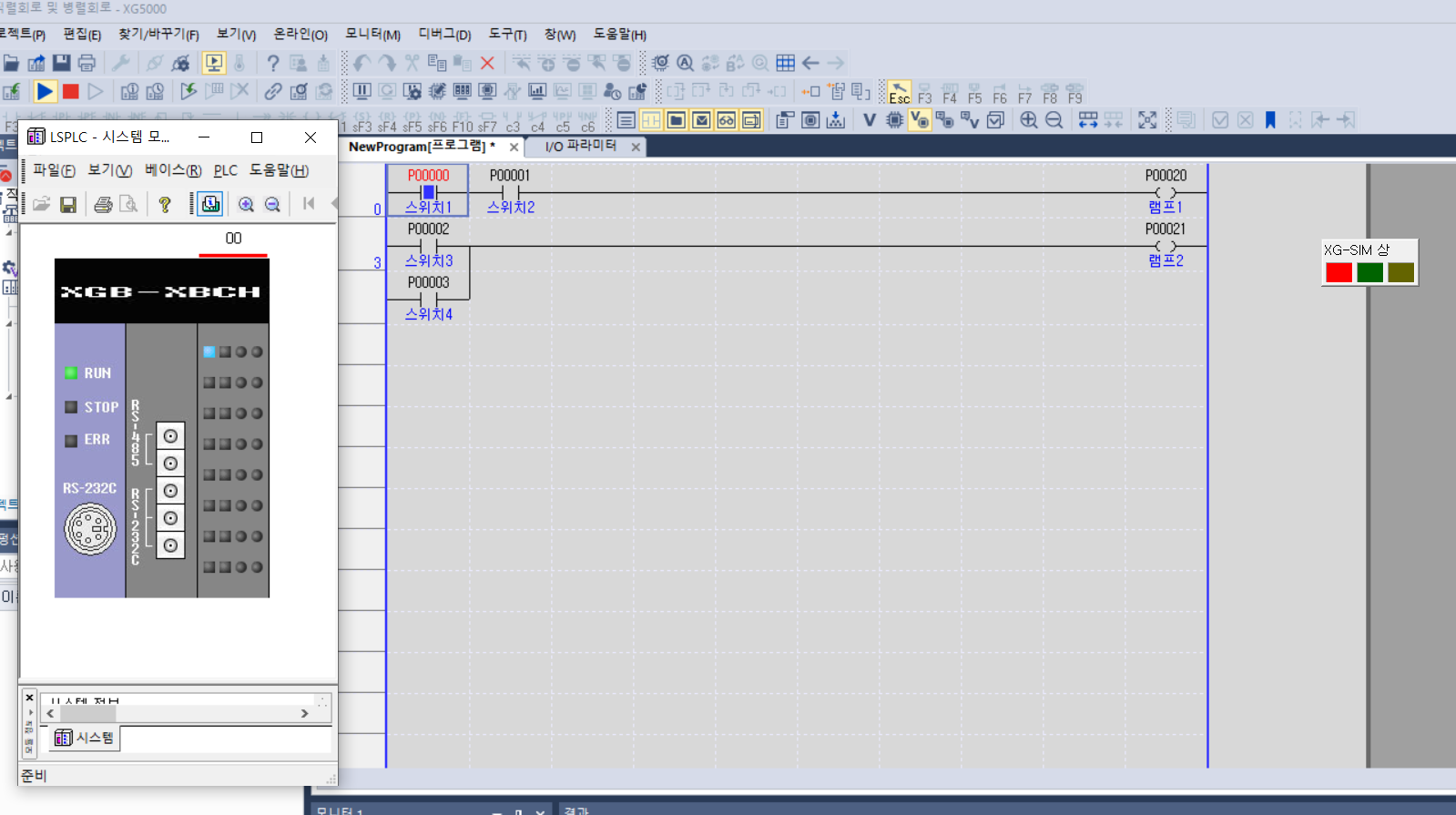

시스템 모니터에 나온 그림의 입력버튼을 마우스로 누르면 스위치가 파란색으로 변한걸 확인할 수 있습니다.

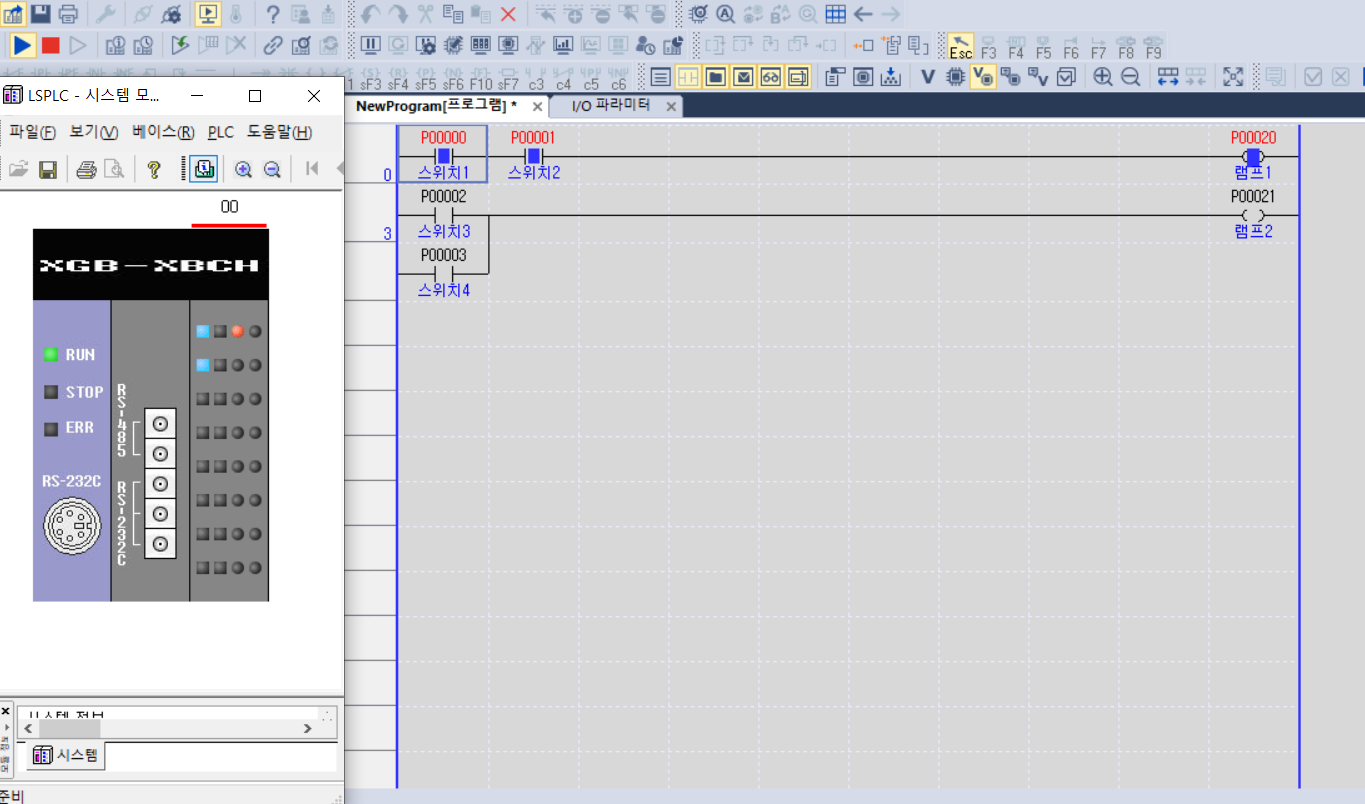

XG5000 I/O파라미터 입력 ON 하기

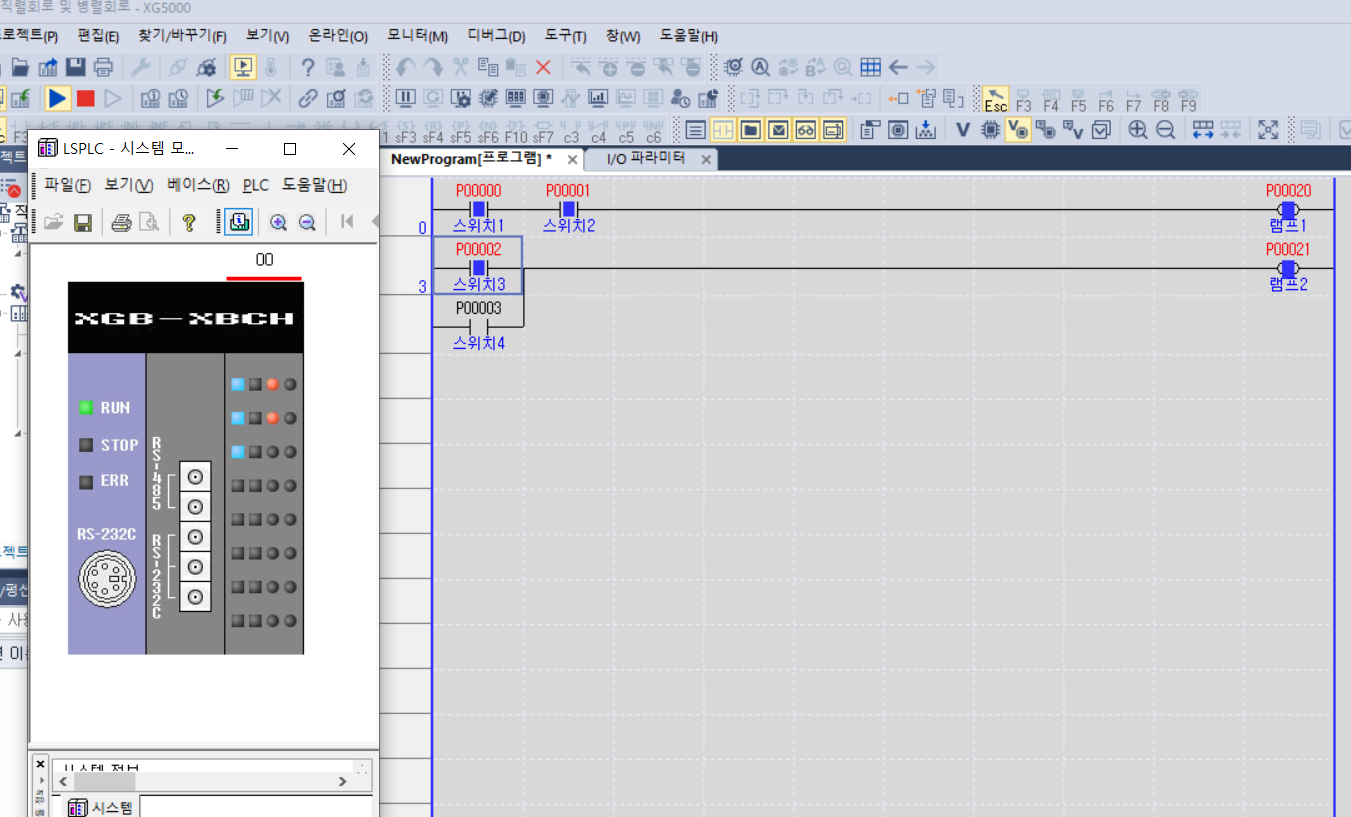

스위치2번에 맞는 입력버튼을 그림에서 마우스로 눌르면 스위치2번에 불이 들어오고 램프1이 켜지게 되는걸 확인 할 수 있습니다. PLC 그림에서 출력인 빨간색 동그라미 하나가 켜진걸 볼 수 있습니다.











XG5000 I/O파라미터 입력 ON 하기



스위치3번에 맞는 P00002번 입력을 마우스로 클릭해도 그림에서 파란색으로 입력이 되는 걸 볼 수 있습니다.

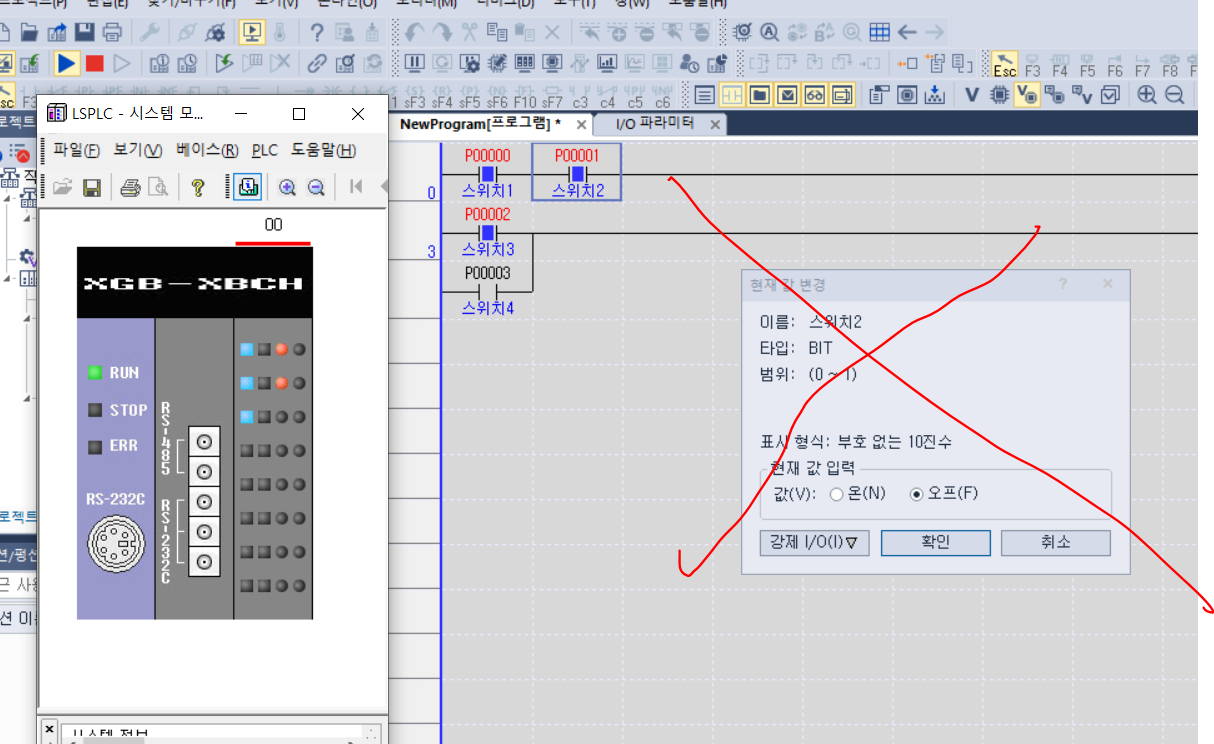

XG5000 I/O파라미터 에서는 불가

처음에 했었던대로 스위치1,2,3,4,를 더블클릭해서 ON/OFF 할 수 없고

I/O 파라미터를 이용해야 합니다.

참고로 PLC시스템모니터를 누르면 계속 버튼이 눌려져 있는 상태입니다.

푸시버튼의 동작을 표현하기 위해서는 그림에서 입력버튼을 두번눌러야 눌렀다 떼는 푸시버튼의 동작을 표현 가능합니다.
