2. XG5000 변수이름추가, 시뮬레이션 본문
2. XG5000 변수이름추가, 시뮬레이션
(1) 변수이름 넣어보기
(2) 시뮬레이션 시작
(1) 변수이름 넣어보기
A접점이든 B접점이든 여러 디바이스를 추가할 때 변수이름을 넣어줄 수 있습니다.
변수를 넣어주면 코드를 해석할 때 사람이 이해하기 편합니다.

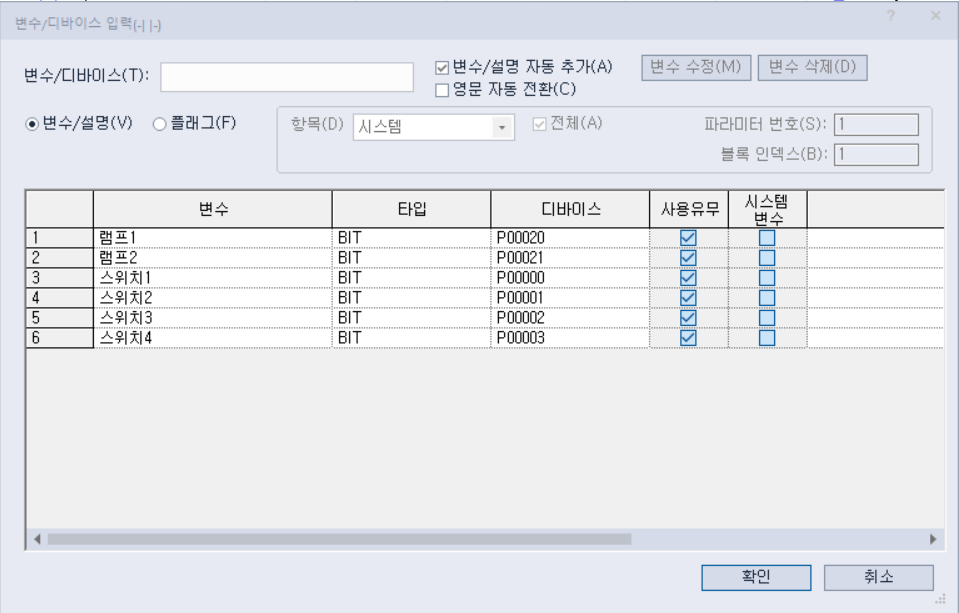

변수/설명 자동 추가를 체크해주시면 됩니다.

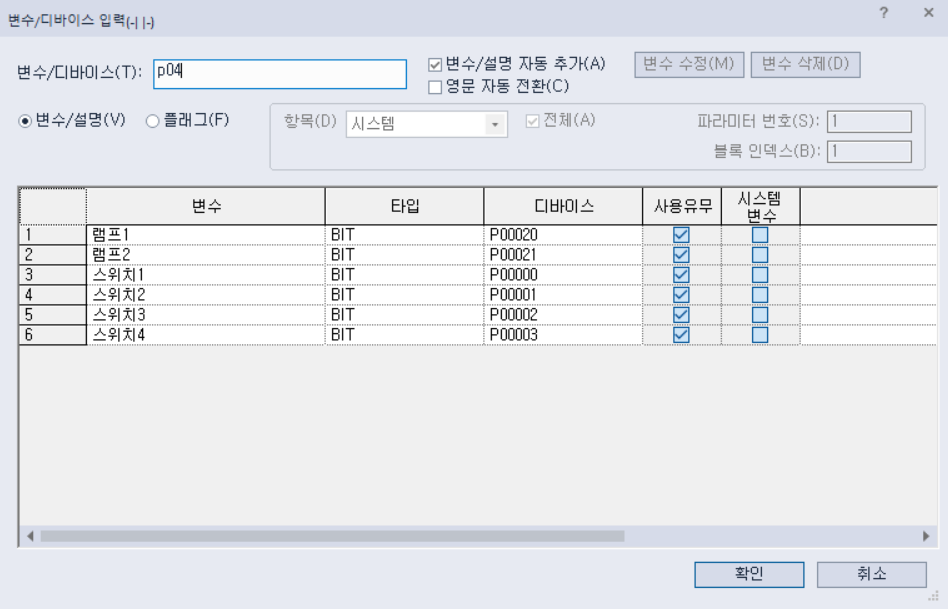

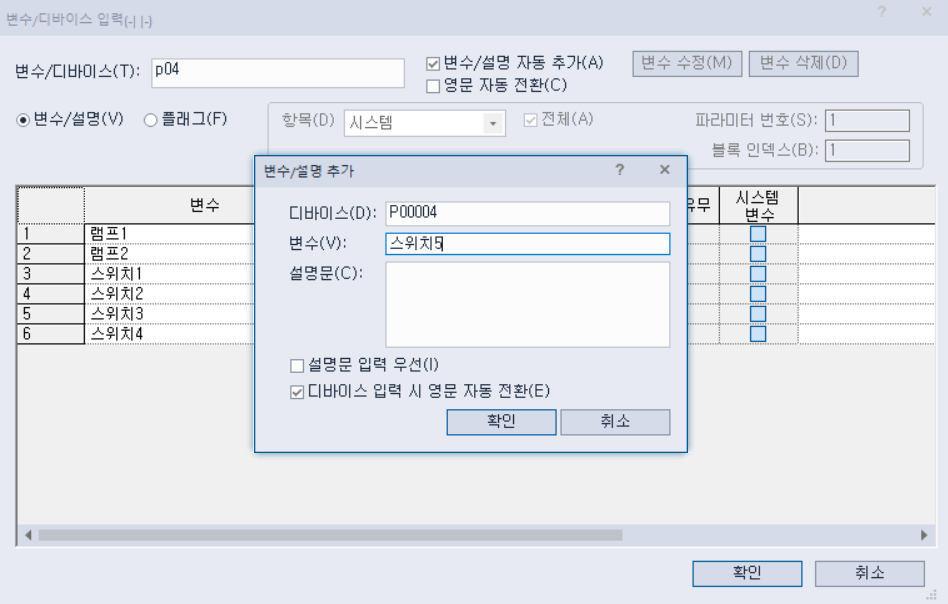

추가하고 싶은 디바이스 명을 넣고서 확인을 넣어주시면
변수명을 넣을 수 있는 창이 뜹니다. 원하는 접점명을 넣으면 됩니다. 저는 스위치5라고 변수명을 적었습니다.
그러면 디바이스명 아래에 스위치5라고 파랑색으로 제가 원하는 변수명이 추가되어 있는 걸 볼 수 있습니다.
변수명만 나오게 할지 디바이스명만 나오게 할지 같이 나오게 할지 등등 설정하는 건 상단의 그림중 위와 같은 그림이 있는데 선택하시면 됩니다.
(2) 시뮬레이션 시작
XG5000에서는 프로그래밍을 완료하면 PLC에 꼭 연결하지 않아도 동작이 어떻게 되는지 확인할 수 있습니다.
상단의 도구 -> 시뮬레이션 시작을 눌러도 되고 위의 재생버튼이 있는 그림을 눌러도 됩니다.

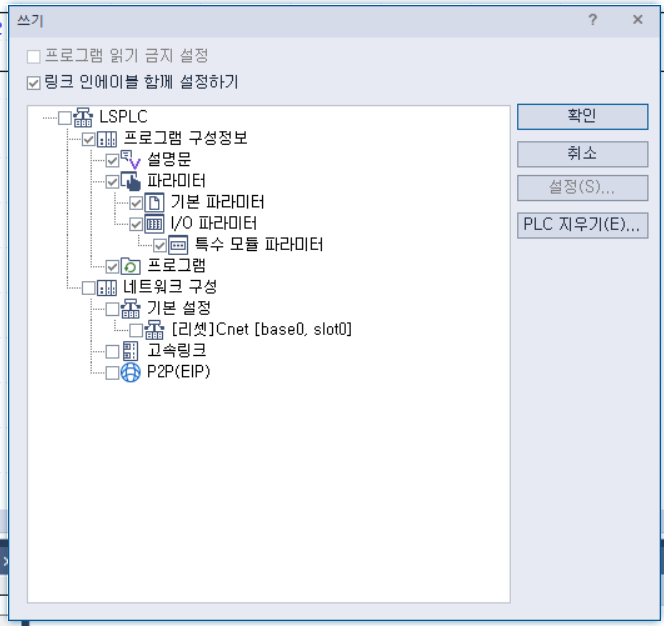

그러면 위와같은 창이 나옵니다. 내 프로그램을 시뮬레이션할 수 있게 만드는 건데
통신과관련된 부분을 만지지 안항ㅆ다면 네트워크 구성부분은 체크를 풀어주셔도 상관 없습니다.
위처럼 체크하고 확인을 눌러주시면

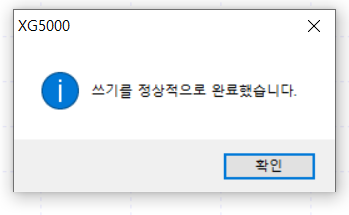

쓰기를 정상적으로 완료했습니다. 라는 창이 나옵니다. 확인을 누릅니다.

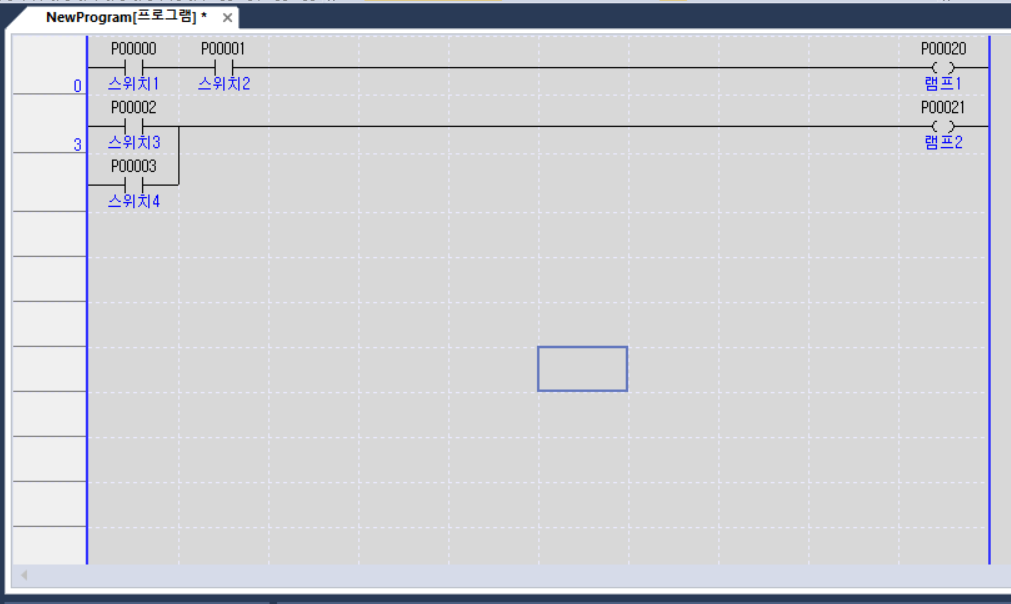

그러면 아까는 화면이 하얀색이었는데 회색으로 변한걸 볼 수 있습니다.
스위치1이 현재 A접점인데 ON 시키고 싶다면

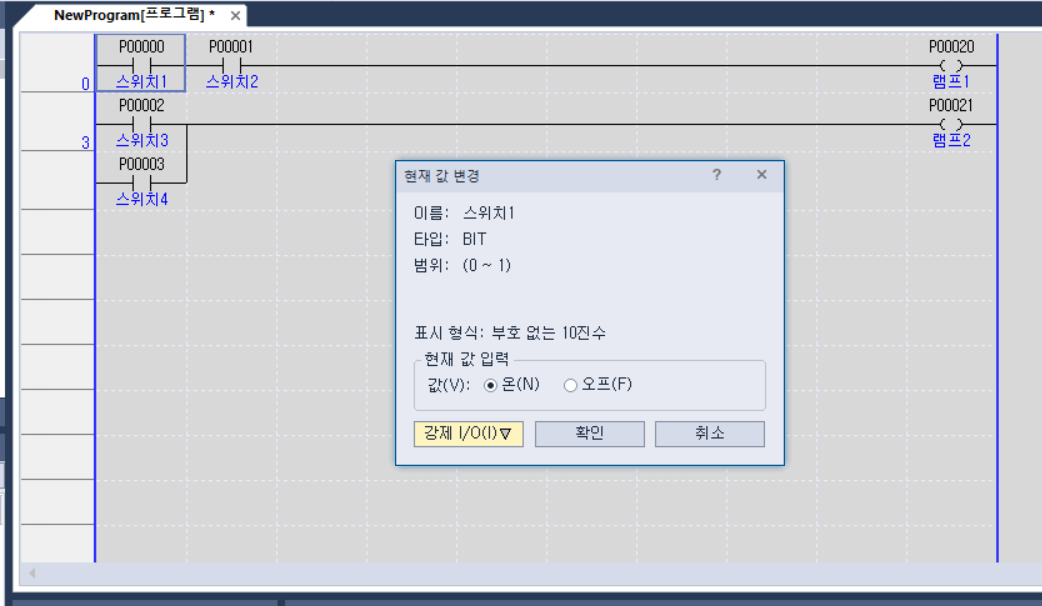

스위치1을 마우스로 더블클릭 해주면 위와같은 창이 듭니다.
현재값입력에 온을 누르고 확인을 누르면

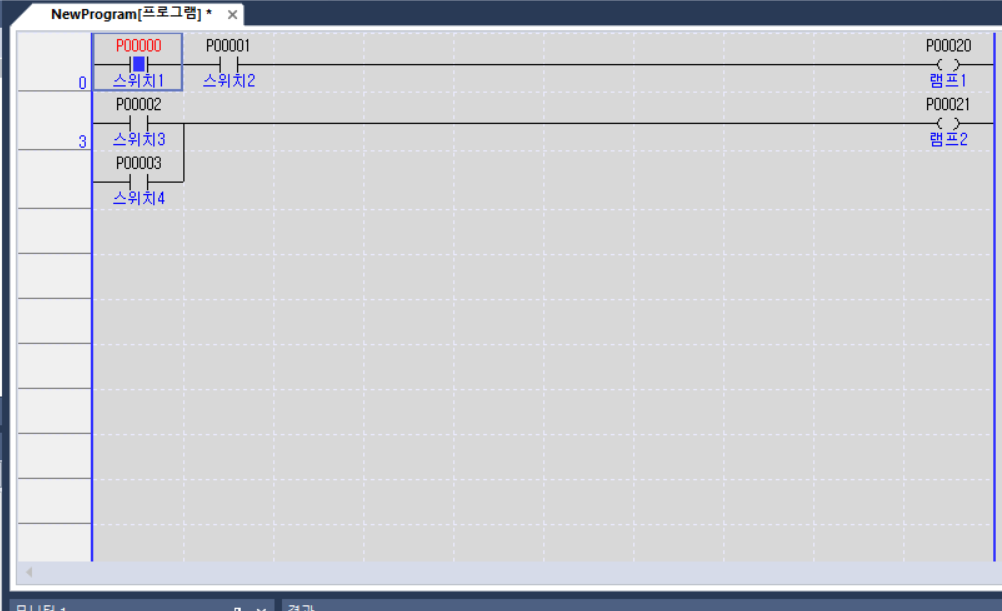

스위치 1에 파란불이 들어오며 ON상태가 된걸 확인할 수 있습니다.
아직 직렬로 연결되어 있는 스위치2가 OFF상태이므로 램프1은 켜지지 않습니다.

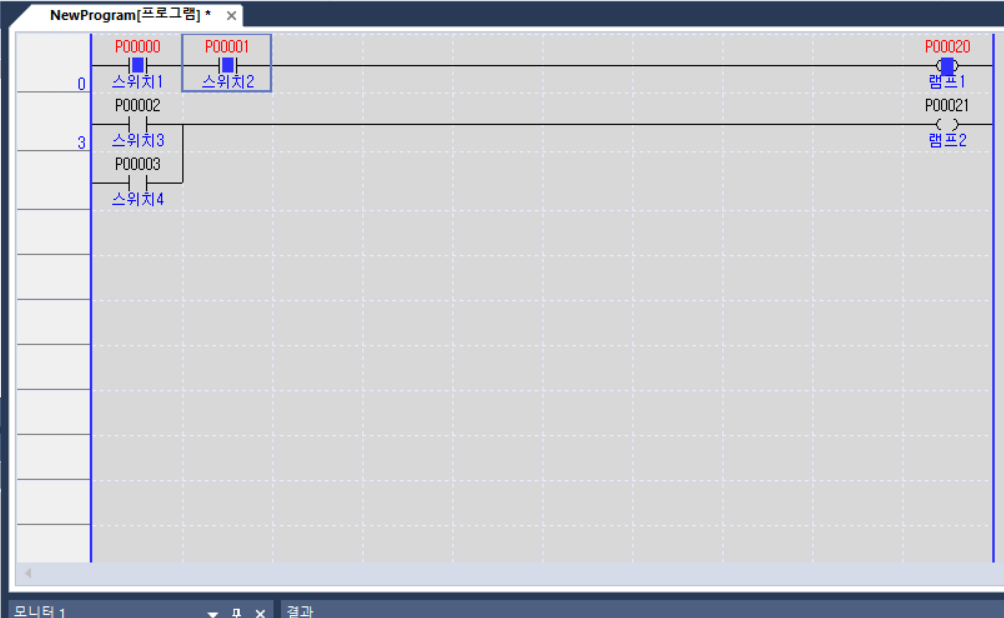

스위치2도 더블클릭해서 ON 상태로 만들어주면 램프1에 파란불이 들어온걸 확인할 수 있습니다.
이렇게 XG5000은 시뮬레이션을 통해 PLC에 연결하지 않아도 내가 짠 코드의 정상 여부를 테스트해볼 수 있습니다.
