GOCR 발생으로 ACB 간헐적 트립발생 해결법

GOCR 발생으로 ACB 간헐적 트립발생 해결법





---

1. 문제상황

ACB GOCR 발헐적 발생

조명,일반,동력 3개의 피더가 있는데  조명피터의 ACB가 하절기(장마철) 에 GOCR의 동작으로 트립됩니다.

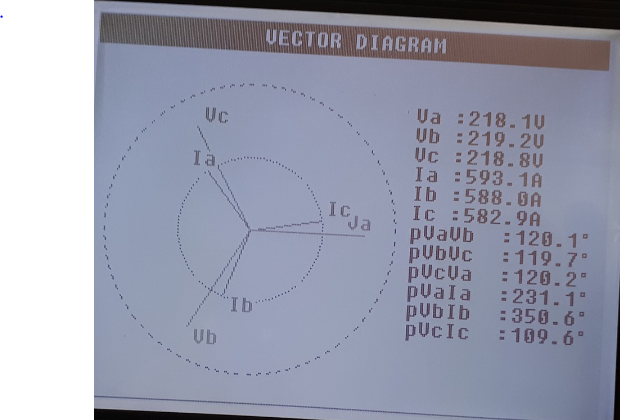

위 차단기와 조합된 GIPAM200 계전기에서 보여주는 벡터도 입니다.

전압과 전류의 벡터도에 오류가 있어 보입니다.

정확한 해석을 부탁드립니다.

또, 위와 같은 오결선 으로 인하여 위에 언급한 ACB트립이 일어날 수 있는지 궁금합니다.



2. 해결법
(1)
백터도에서의 Va와 Ia, Vc와 Ic의 위상차가 이상하네요.
정상적인 회로에서는 보통은 전압과 전류의 위상차가 30도 앞서고 뒷서고 하는데....
지팜제작사에 물어보세요.
그리고 장마철에만 가끔가다 OCGR이 동작한다면 빗물(습기)가 침투되어서 순간지락고장이 발생하는것 같은데
설비전반에 대해서 누전될만한 곳이 없나를 정밀점검 해 보시길....


(2)
CT에서 계전기로 결선될때 A,C 상이 바껴서 결선됬네요! 상불평형이 심할경우 N상에 영상전류가 좀 흐를것으로 생각되어지네요!
계산해보면 평소에는 영상전류가 없는데
상간불평형이 클수록 영상전류가 증가해 ocgr까지 동작한것으로 보여집니다~ 계전기로 입력되는 ct결선을 확인해보세요~

---

3. 추가 문제상황
후면에 CT에서 들어오는 단자가 있는데 A,C상을 서로 바꿀려면 어떤 조치가 선행되어야 할까요?



4, 추가 해결법
(1) CT2차 케이블에 전류가 흐르고 있는상태에서 계전기에서 케이블을 분리하면 ct2차가 개방되기 때문에 ct에 고전압이 유기되어 위험해요.
그래서 ct2차에 전류가흐르지 않는 상태에서 결선을 바꾸시면 됩니다!~(ACB를 OFF하면 전류가 안흐르겠죠?)
정상적인 위상은 Va-Ia Vb-Ib Vc-Ic 위상이 0에 가까운 값을 가져야되요~



(2)
현재 벡터도에서는 전류위상이 진상으로 나오고 있는데 LED조명등으로 된 곳으로 보입니다.
이러한 현상은 순시성 용량성 누설전류로 봐야 합니다. 한번 트립으로 다시 복구하면 아무런 문제가 없죠.
진짜 절연저항 문제로 트립이 되었다면 터널 내부에 화재 흔적이 있어야겠는데, 없죠? 정확하게 진단하려면
PQube3 의 순시성 누설전류 이벤트 저장 기능을 이용해서 진단해 보면 알 수가 있습니다. ZCT에서 OCGR로 입력되는
 센서 라인을 지연시간을 두든지, OCGR에 지연동작을 시키는 기능이 있으면 좋습니다.
아니면 3상 차단기 부분을 모두 IOP누전차단기로 바꾸고 ACB의 OCGR 의 동작을 멈추게 하면 됩니다.
하단의 누전차단기에 선로부분을 모두 차단 위임을 하면 안전하겠지요. IOP누전차단기는 지연동작을 하므로써 안전하게 운영할 수가 있습니다.
