1. 미쓰비시 GX Works2 시작해보기

1. 미쓰비시 GX Works2 시작해보기

---

(1) 프로젝트시작

(2) 코드짜기

(3) 컴파일

(4) 저장

---



미쓰비시 멜섹 GX Works2

미쓰비시 멜섹의 코드를 짜고  PLC에 넣기 위해서

GX Works2를 다운받습니다.





---

(1) 프로젝트시작

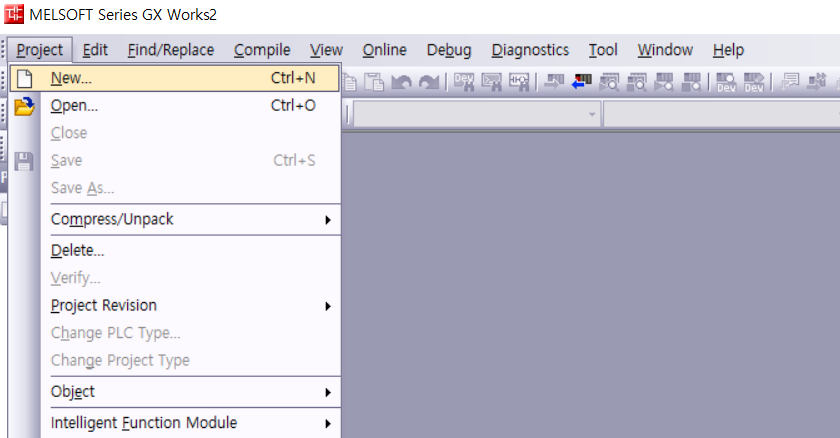

미쓰비시 멜섹 GX Works2 새프로젝트 시작



GX Work2 파일을 켜보면

위와 같은 그림이 나옵니다.

왼쪽 상단의 Project의 New를 누르면 새프로젝트를 시작할 수 있습니다.

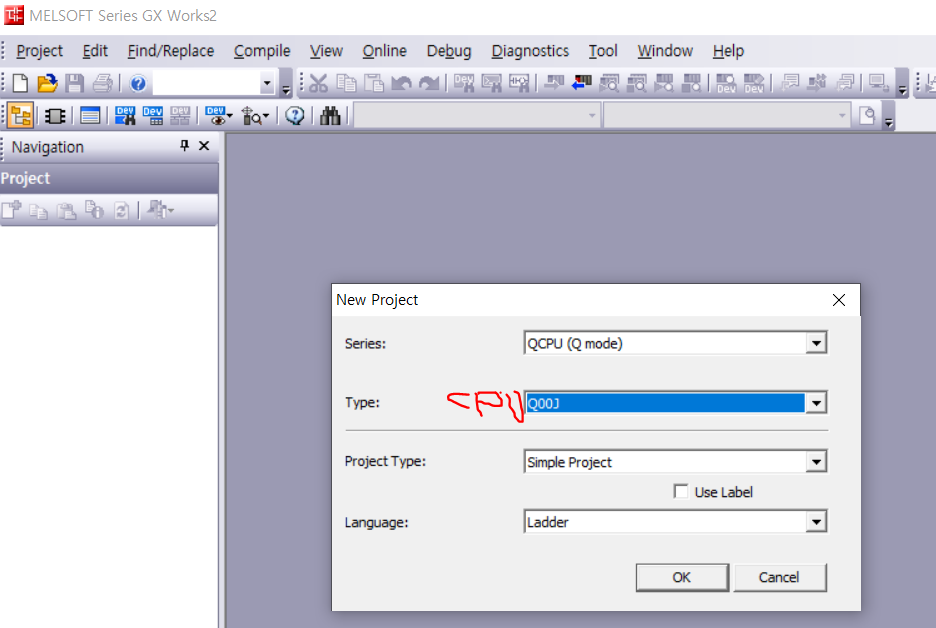

미쓰비시 멜섹 GX Works2 새프로젝트 시작 series type 선택

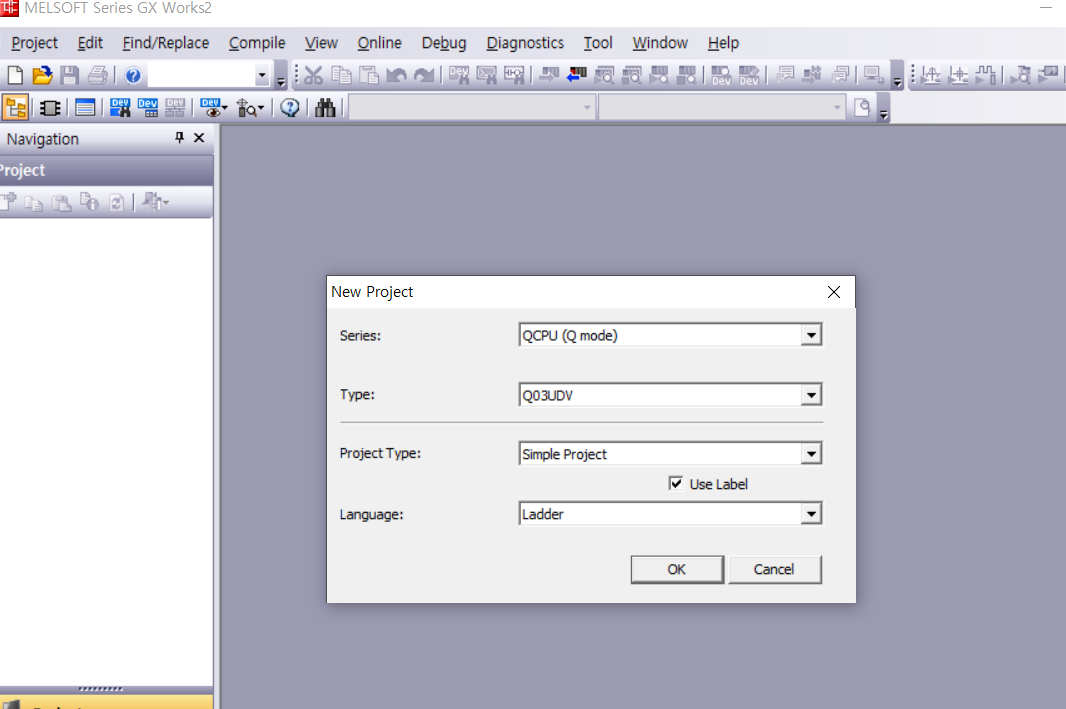

프로젝트의 New를 누르면 다음의 창이 나옵니다.

Series에서 사용하는 멜섹 기종을 선택합니다.

Type에서는 사용하는 CPU를 선택하면 됩니다.

사용하는 CPU에 따라서 RS232C, USB, Ethernet(랜케이블) 중 어떤걸 사용해서 통신할 수 있을지 달라집니다.











미쓰비시 멜섹 GX Works2 새프로젝트 시작

제가 선택한 q03udv CPU는 USB와 랜케이블을 모두 사용할 수 있습니다.

Project 타입을 모면 simple project와 structure project가 있습니다.

structure는 모듈단위로 코드를 짜는 방식입니다.

일반전인 코딩은 simple project를 선택하면 됩니다.

라벨을 달고싶으면 use label을 체크하시면 됩니다. 이 부분은 사용해도 되고 안해도 됩니다.







미쓰비시 멜섹 GX Works2 새프로젝트 시작

ok를 누르면 다음과 같은 화면이 나오는데 그냥 yes 누르고 넘어갑니다.

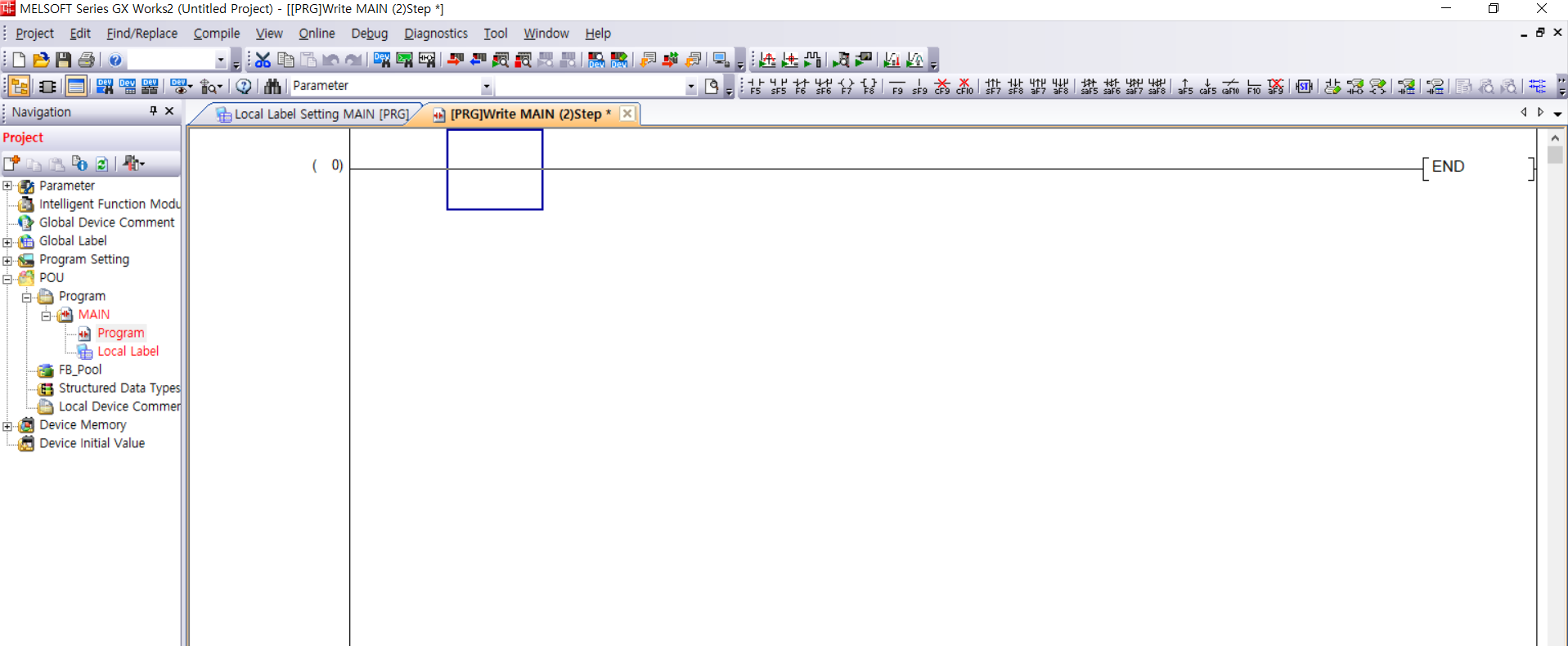

미쓰비시 멜섹 GX Works2 새프로젝트 시작 코드짜는 화면

yes를 누르면 위와 같이 코드를 짤 수 있는 화면이 나옵니다.





---



(2) 코드짜기

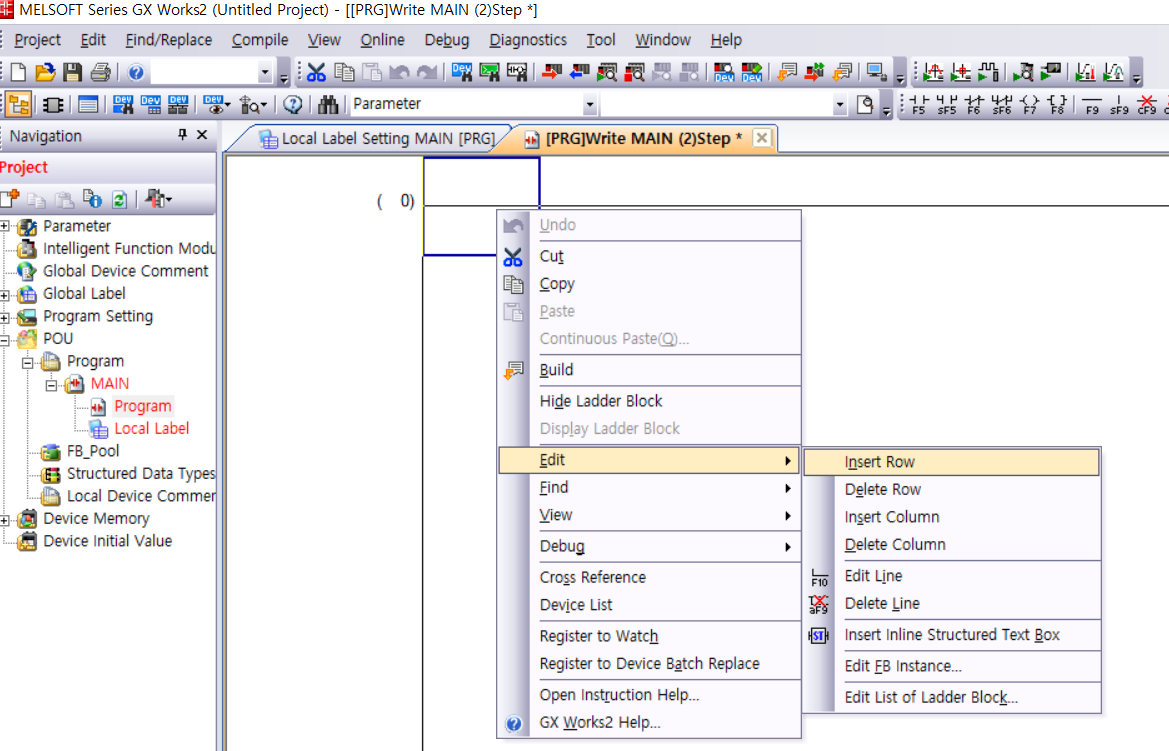

미쓰비시 멜섹 GX Works2 edit insert Row

원하는 라인에 마우스 오른쪽 버튼을 누르고

EDIT에 INSERT ROW를 누르면 그 라인에 원하는 코드를 짤 수 있습니다.









미쓰비시 멜섹 GX Works2 edit insert Row 회색줄

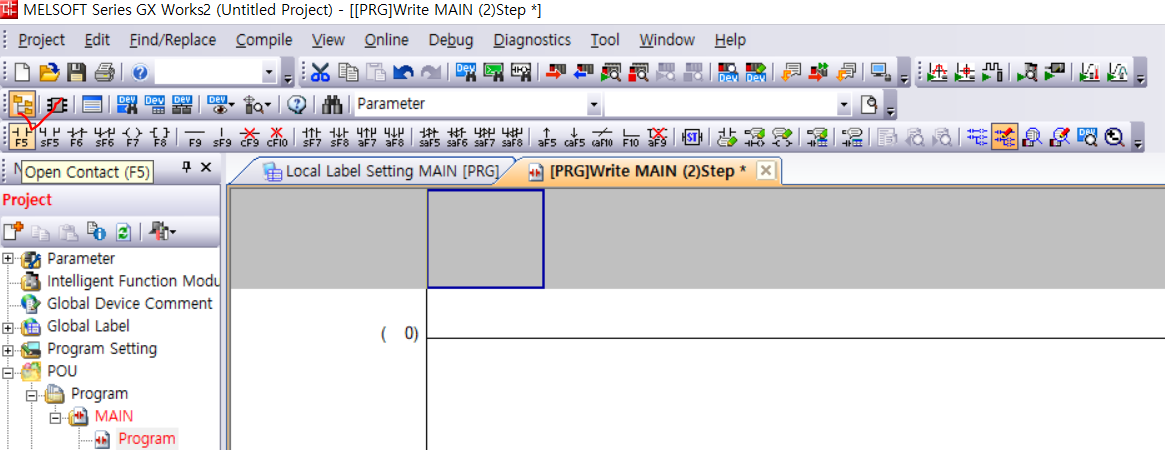

EDIT - INSERT ROW를 누르면 위와같이 회색 줄이 나옵니다.

왼쪽 상단을 보면 A접점, B접점, 결과 등 다양한 접점들이 있습니다.

그리길 원하는 것을 마우스로 한 번 눌러주고 회색라인에 마우스 왼쪽 버튼을 한 번 눌러줍니다.

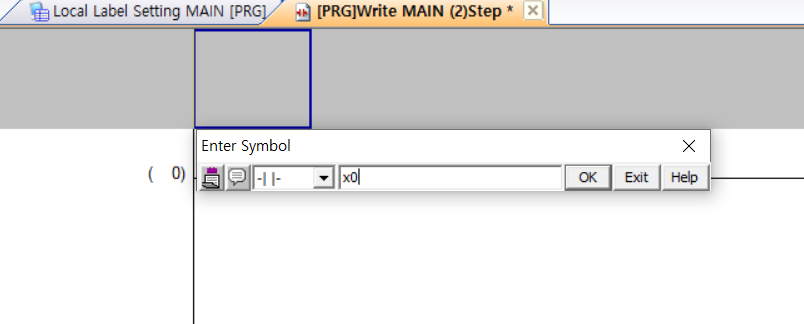

미쓰비시 멜섹 GX Works2 입력 a접점 그리기 x0

그러면 ENTER Symbol이라는 창이 나옵니다.

이름을 적을 수 있습니다. 저는 a접점에 xo라는 이름을 붙였습니다.

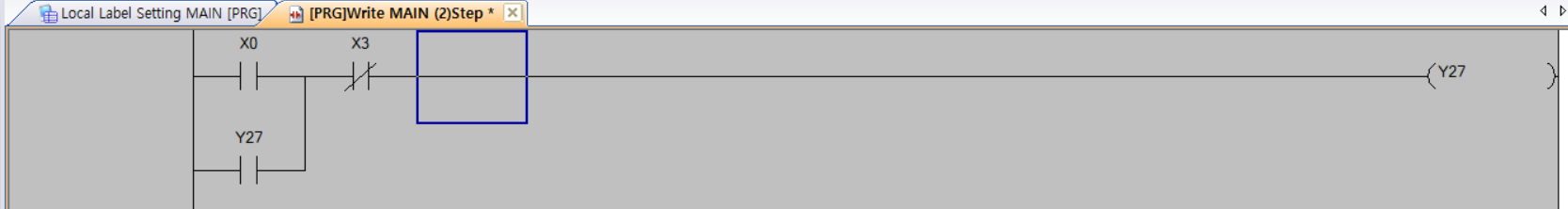

미쓰비시 멜섹 GX Works2  회로 그리기



위의 행동을 반복하면 위처럼 코드를 짤 수 있습니다.

a접점인 x0와 y27을 병렬로 구성하고 x3 b접점을 질렬로 연결하여 y27 출력값에 연결했습니다.

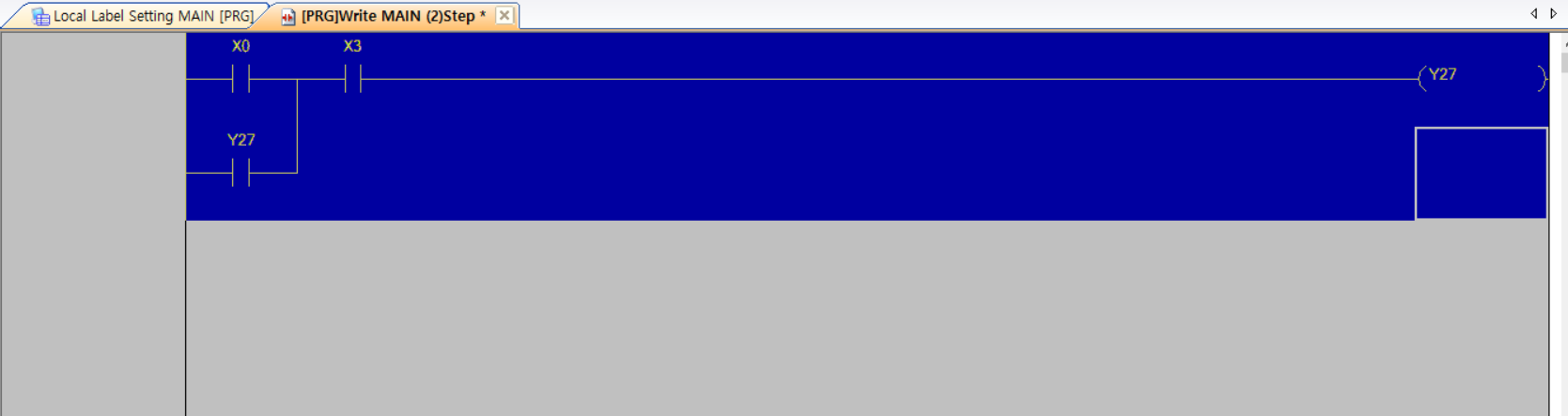

미쓰비시 멜섹 GX Works2  코드 복사하기

위에 그린것과 같은 그림을 아래에 똑같이 그리고 싶다면 마우스 오른쪽을 누르고 쭉 드래그하면 위처럼 파란색으로

표시됩니다. 그러면 ctrl + c를 눌러 복사할 수 있습니다.







미쓰비시 멜섹 GX Works2  코드 복사하기 , 붙여넣기

아래에 원하는 곳에 ctrl + v 를 눌러서 붙여넣기 하고 바꾸고 싶은 접점을 마우스로 더블클릭해서 디바이스명(메모리명)을 바꿔줍니다.







---



(3) 컴파일



미쓰비시 멜섹 GX Works2 코드 컴파일하기



코드를 다 짰으면

내가 짠 코드를 검사하는 과정이 필요합니다.

상단의 Compile에 Rebuild All을 눌러주면 검사할 수 있습니다.

Rebuild All을 클릭해줍니다.

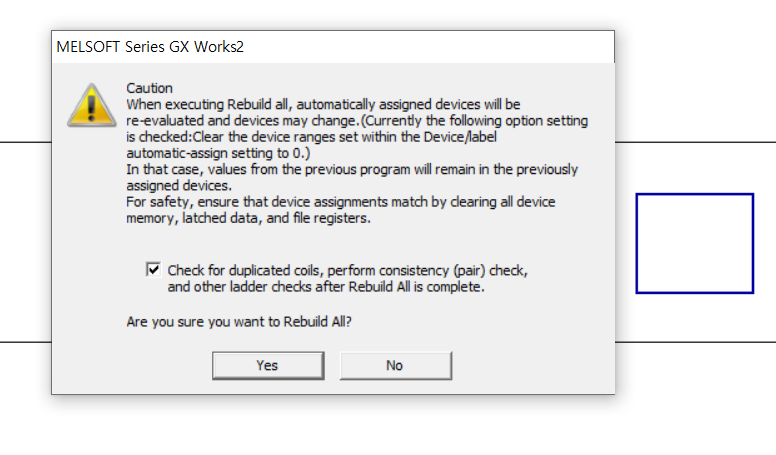

미쓰비시 멜섹 GX Works2 코드 컴파일하기

다음과 같은 창이 나오는데 YES를 눌러줍니다.

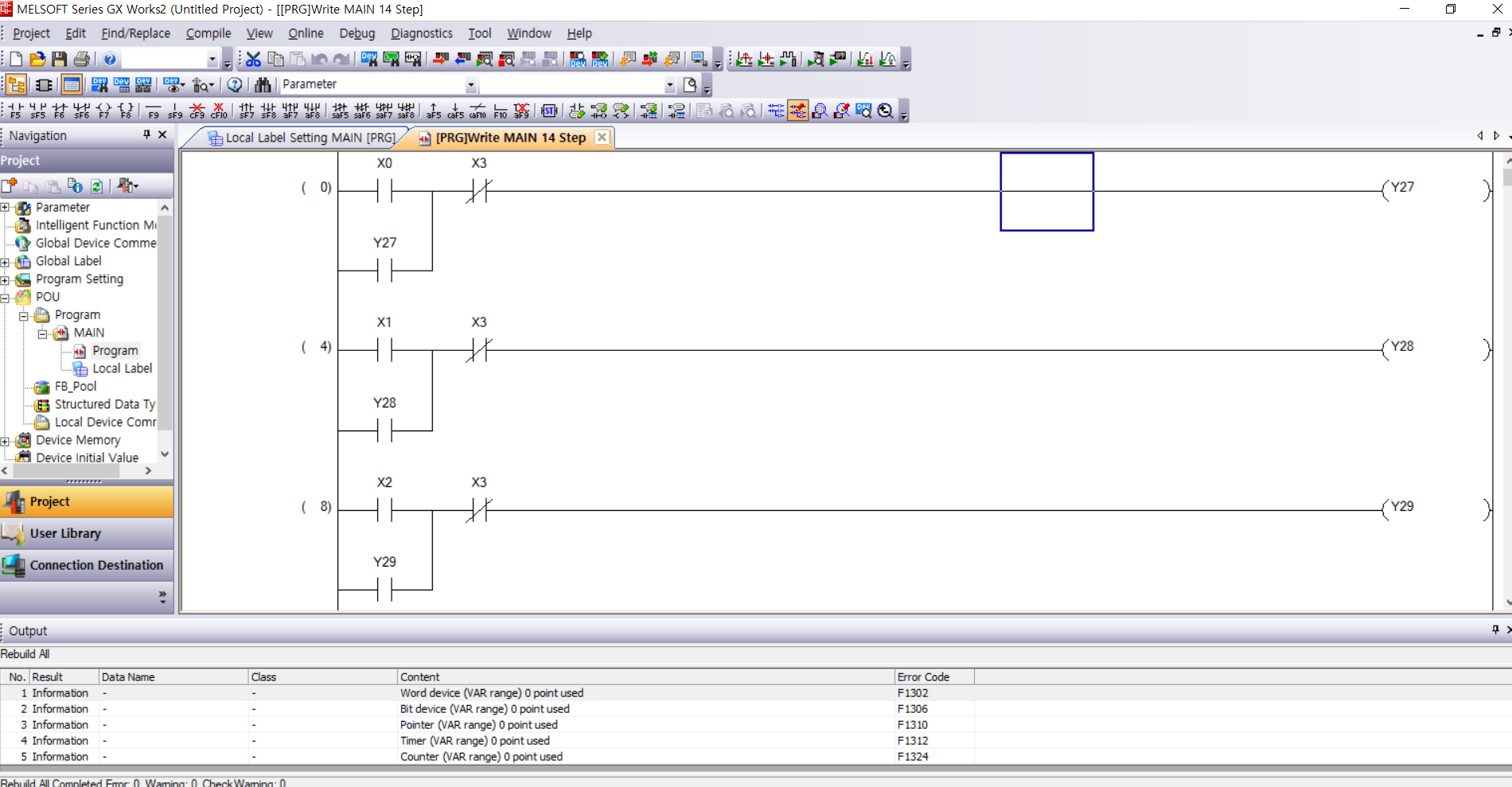

미쓰비시 멜섹 GX Works2 코드 컴파일 완료화면

컴파일을 완료한 모습입니다.

가장 아래를 보면 ERROR나 WARNING이 0나온 걸 볼 수 있습니다.

오류도 없고 경고도 없는 상태입니다.

코딩을 잘 한걸 알 수 있고 컴파일도 잘 된 상태입니다.







---



(4) 저장

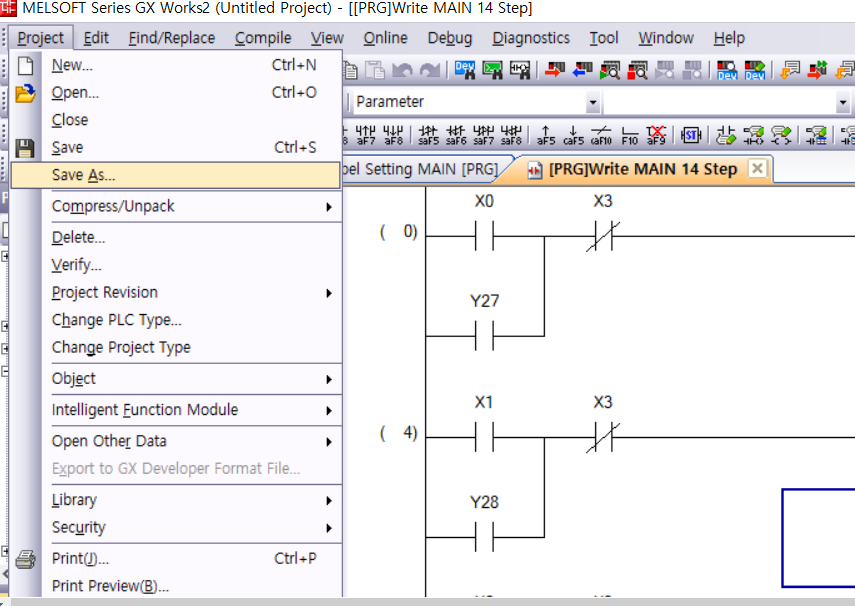

미쓰비시 멜섹 GX Works2 프로젝트 다름이름으로 저장하기



다 했으면 저장을 해야 합니다.

LS XG5000에서는 파일경로와 이름을 정하면서 프로젝트를 시작하지만

멜섹 GX Works에서는 프로젝트를 만든 이후에 파일 경로와 이름을 정합니다.

상단 Project에  Save As를 누르면 원하는 파일명과 경로를 설정하여 나의 코드를 저장할 수 있습니다.

복잡한 코드를 짜는 경우 중간에 코드를 날리지 않고 싶다면 중간중간 저장을 해줘야 좋습니다.
